Mạch Organ sử dụng UJT

Báo giá đặt hàng nhập
Dưới đây là sơ đồ mạch chơi đàn Organ mini đơn giản nhưng thú vị dựa trên UJT 2N 4891

Mạch Organ sử dụng UJT

Dưới đây là sơ đồ mạch chơi đàn Organ mini đơn giản nhưng thú vị dựa trên UJT 2N 4891 (Q1). Bạn có thể tạo ra âm thanh mong muốn bằng cách nhấn từng nút bấm. Bạn cũng thể đặt từng nút ấn để tạo ra giai điệu mong muốn.

Hoạt động của mạch dựa trên bộ dao động UJT với tần số được xác định bởi nút nhấn R6 đến R13 (cùng một lúc) và tụ điện C2. Q2 điều khiển loa để tạo ra âm thanh đầu ra tương ứng. Đối với mỗi nút nhấn sẽ được cài đặt trước và UJT dao động theo tần số tỷ lệ với nó. Tần số này sẽ được khuếch đại bởi transistor để tạo ra âm thanh tại loa. Có thể sử dụng pin 9V hoặc nguồn 9V DC để cấp nguồn cho mạch.

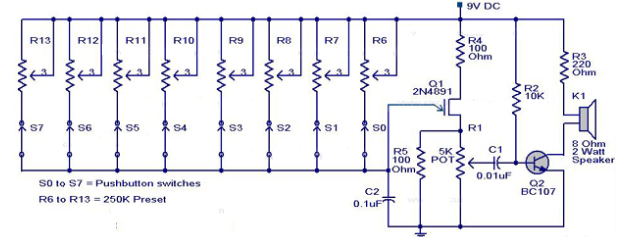

Sơ đồ mạch





Module điện tử 932*50

Ghi chú

-Cấp nguồn cho mạch và điều chỉnh các cài đặt trước (R6 đến R13) để có được giai điệu mong muốn ở đầu ra cho nút nhấn tương ứng.

-R1  dùng để điều khiển âm lượng

-C2 mang giá trị khác để có được giao điệu mong muốn

-Tất cả các tụ điện phải là tụ gốm
