Diode: Định nghĩa, Nguyên lý hoạt động, Ứng dụng và Loại Diode

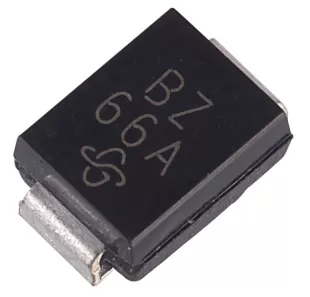

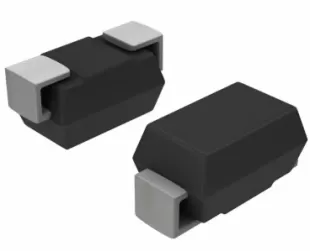

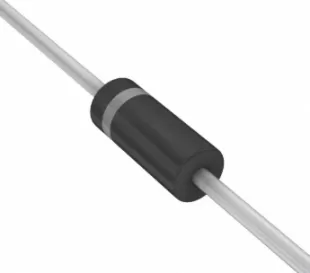

Diode là gì?

Điốt là một loại linh kiện điện tử đặc biệt có khả năng chỉ cho phép dòng điện chảy qua nó theo một hướng cố định, tức là từ một bên này sang một bên khác, và không cho phép dòng điện chạy ngược lại.

Để hiểu cách nó hoạt động, bạn có thể nghĩ về nó như một cánh cửa có khóa chỉ cho phép bạn đi vào từ một hướng, và không cho phép bạn ra khỏi phía ngược lại. Điốt được làm bằng vật liệu bán dẫn và thường bao gồm hai phần: một phần được gọi là "P" và một phần khác được gọi là "N." Hai phần này được kết nối lại với nhau và có hai chân ra: một chân được gọi là "anode" và chân kia là "cathode."

Khi bạn áp dụng điện áp với chiều chính xác qua điốt (từ anode đến cathode), nó cho phép dòng điện chảy thông qua như một cánh cửa mở. Nhưng nếu bạn cố gắng áp dụng điện áp ngược lại (từ cathode đến anode), thì điốt sẽ đóng lại như cánh cửa bị khoá, không cho phép dòng điện chạy qua. Điều này làm cho điốt trở thành một công cụ quan trọng trong nhiều mạch điện tử để kiểm soát và chỉ định hướng dòng điện

nếu ghép hai chất bán dẫn theo một tiếp giáp P – N ta được một Diode, tiếp giáp P -N  có đặc điểm : Tại bề mặt tiếp xúc, các điện tử dư thừa trong bán dẫn N khuếch tán sang vùng bán dẫn P để lấp vào các lỗ trống => tạo thành một lớp Ion trung hoà về điện =>  lớp Ion này tạo thành miền cách điện giữa hai chất bán dẫn.

Mối tiếp xúc P – N  => Cấu tạo của Diode .

* Ở hình trên là mối tiếp xúc P – N và cũng chính là cấu tạo của Diode bán dẫn.

Phân cực thuận cho Diode

Khi ta cấp điện áp dương (+) vào Anôt ( vùng bán dẫn P ) và điện áp âm (-) vào Katôt ( vùng bán dẫn N ) , khi đó dưới tác dụng tương tác của điện áp, miền cách điện thu hẹp lại, khi điện áp chênh lệch giữ hai cực đạt 0,6V ( với Diode loại Si ) hoặc 0,2V ( với Diode loại Ge ) thì diện tích miền cách điện giảm bằng không => Diode bắt đầu dẫn điện. Nếu tiếp tục tăng điện áp nguồn thì dòng qua Diode tăng nhanh nhưng chênh lệch điện áp giữa hai cực của Diode không tăng (vẫn giữ ở mức 0,6V )

Diode (Si)  phân cực thuận – Khi Dode dẫn
điện áp thuận đựơc gim ở mức 0,6V

Đường đặc tuyến của điện áp thuận qua Diode

* Kết luận : Khi Diode (loại Si)
được phân cực thuận, nếu điện áp phân cực thuận < 0,6V thì chưa có
dòng đi qua Diode, Nếu áp phân cực thuận đạt = 0,6V thì có dòng đi qua
Diode sau đó dòng điện qua Diode tăng nhanh nhưng sụt áp thuận vẫn giữ
ở giá trị 0,6V .

Phân cực ngược cho Diode.

Khi phân cực ngược cho Diode tức là cấp nguồn (+)  vào Katôt (bán dẫn N), nguồn (-) vào Anôt (bán dẫn P), dưới sự tương tác của điện áp ngược,  miền cách điện càng rộng ra và ngăn cản dòng điện đi qua mối tiếp giáp,  Diode có thể chiu được điện áp ngược rất lớn khoảng 1000V thì diode mới bị đánh thủng.

Diode chỉ bị cháy khi áp phân cực ngựơc tăng > = 1000V

Cách đo và kiểm tra Diode còn tốt hay không

Đo kiểm tra Diode

Đặt đồng hồ ở thang x 1Ω , đặt hai que đo vào hai đầu Diode, nếu :

Đo chiều thuận que đen  vào Anôt, que đỏ vào Katôt => kim lên, đảo chiều đo kim không lên là => Diode tốt

Nếu đo cả hai chiều kim lên = 0Ω  => là Diode bị chập.

Nếu đo thuận chiều mà kim không lên => là Diode bị đứt.

Ở phép đo trên thì Diode  D1 tốt , Diode D2 bị chập và D3 bị đứt

Nếu để thang 1KΩ mà đo ngược vào Diode kim vẫn lên một chút là Diode bị dò.

Ứng dụng của Diode bán dẫn .

* Do tính chất dẫn điện một chiều nên Diode thường được sử dụng trong các mạch chỉnh lưu nguồn xoay chiều thành một chiều, các mạch tách sóng, mạch gim áp phân cực cho transistor hoạt động . trong mạch chỉnh lưu Diode có thể được tích hợp thành Diode cầu có dạng .

Phân loại loại Diode

–  Diode Zener

* Cấu tạo : Diode Zener có cấu tạo tương tự Diode thường nhưng có hai lớp bán dẫn P – N ghép với nhau, Diode Zener được ứng dụng trong chế độ phân cực ngược, khi phân cực thuận Diode zener như diode thường nhưng khi phân cực ngược Diode zener sẽ gim lại một mức điện áp cố định bằng giá trị ghi trên diode.

Ký hiệu và ứng dụng của Diode zener trong mạch.

Sơ đồ trên minh hoạ ứng dụng của Dz, nguồn U1 là nguồn có điện áp thay đổi, Dz là diode ổn áp, R1 là trở hạn dòng.

Ta thấy rằng khi nguồn U1 > Dz thì áp trên Dz luôn luôn cố định cho dù nguồn U1 thay đổi.

Khi nguồn U1 thay đổi thì dòng ngược qua Dz thay đổi, dòng ngược qua Dz có giá trị giới hạn khoảng 30mA.

Thông thường người ta sử dụng nguồn U1 > 1,5 => 2 lần Dz và lắp trở hạn dòng R1 sao cho dòng ngược lớn nhất qua Dz
< 30mA.

Nếu U1 < Dz thì khi U1 thay đổi áp trên Dz cũng thay đổi
Nếu  U1 > Dz thì khi U1 thay đổi => áp trên Dz không đổi.

–  Diode Thu quang ( Photo Diode )

Diode thu quang hoạt động ở chế độ phân cực nghịch, vỏ diode có một miếng thu ỷ tinh để ánh sáng chiếu vào mối P – N , dòng điện ngược qua diode tỷ lệ thuận với cường độ ánh sáng chiếu vào diode.

–  Diode Phát quang ( Light Emiting Diode : LED )

Diode phát phang là Diode phát ra ánh sáng khi được phân cực thuận, điện áp làm việc của LED khoảng 1,7 => 2,2V dòng qua Led khoảng từ 5mA đến 20mA
Led được sử dụng để làm đèn báo nguồn, đèn nháy trang trí, báo trạng thái có điện . vv…

– Diode Varicap ( Diode biến dung )

Diode biến dung là Diode có điện dung như tụ điện, và điện dung biến đổi khi ta thay đổi điện áp ngược đặt vào Diode.

Ứng dụng của Diode biến dung Varicap ( VD )
trong mạch cộng hưởng

Ở hình trên  khi ta chỉnh triết áp VR, điện áp ngược đặt vào Diode Varicap thay đổi , điện dung của diode thay đổi
=> làm thay đổi tần số công hưởng của mạch.

Diode biến dung được sử dụng trong các bộ kênh Ti vi mầu, trong các mạch điều chỉnh tần số cộng hưởng bằng điện áp.

–  Diode xung

Trong các bộ nguồn xung thì ở đầu ra của biến áp xung , ta phải dùng Diode xung để chỉnh lưu. diode xung là diode làm việc ở tần số cao khoảng vài chục KHz , diode nắn điện thông thường không thể thay thế vào vị trí diode xung được, nhưng ngựơc lại diode xung có thể thay thế cho vị trí diode thường, diode xung có giá thành cao hơn diode thường nhiều lần.
Về đặc điểm , hình dáng thì Diode xung không có gì khác biệt với Diode thường,  tuy nhiên Diode xung thường có vòng dánh dấu đứt nét hoặc đánh dấu bằng hai vòng

Ký hiệu của Diode xung

– Diode tách sóng

Là loại Diode nhỏ vở bằng thuỷ tinh và còn gọi là diode tiếp điểm vì mặt tiếp xúc giữa hai chất bán dẫn P – N tại một điểm để tránh điện dung ký sinh, diode tách sóng thường dùng trong các mạch cao tần dùng để tách sóng tín hiệu.

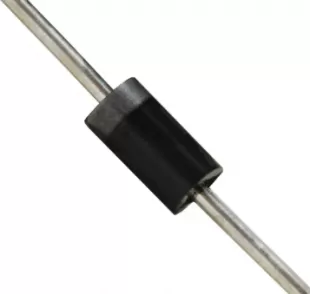

– Diode nắn điện ( Diode chỉnh lưu)

Là Diode tiếp mặt dùng để nắn điện trong các bộ chỉnh lưu nguồn AC 50Hz

– Diode cầu

Là diode mà cấu tạo bên trong gồm 4 hoặc 6 con diode để chỉnh lưu 1 pha hoặc 3 pha xoay chiều ra điện áp DC
