Tìm hiểu MBR20100CT

MBR20100CT là gì

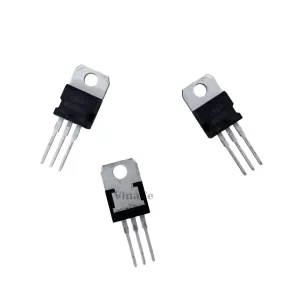

MBR20100CT là diode Schottky kép với cực âm chung trong gói TO-220 cho các ứng dụng dòng điện cao. Mỗi diode có dòng thuận là 10A, do đó IC có thể đẩy lên đến 20A qua nó với điện áp ngược cực đại là 100V.

Đặc tính / Thông số kỹ thuật

Diode Schottky kép

Loại cực âm chung

Dòng thuận: 20A cho diode kép ở chu kỳ nhiệm vụ 50%

Điện áp rơi thuận: 0,9V (mỗi chân)

Điện áp nghịch đỉnh: 100V

Dòng nghịch đỉnh: 6mA

Tỷ lệ điện tích (dv / dt): 10k V / us

Đóng gói TO-220

Sơ đồ chân

Số chân	Tên chân	Mô tả
1	Cực dương	Cực dương của diode schottky thứ nhất
2	Cực âm chung	Cực âm chung của cả hai diode
3	Cực dương	Cực dương của diode schottky thứ hai

Gói kép khác

BAT54A

Diode Schottky khác

N58191, 1N5822, 1N5824, BAT54A

Nơi sử dụng Diode MBR20100CT

MBR20100CT là một diode kép chỉnh lưu thường được sử dụng trong các mạch chuyển đổi. Gói này bao gồm hai diode song song tăng định mức dòng điện và giảm kích thước gói và chi phí. Vì diode Schottky nhanh và hiệu quả (điện áp rơi thấp) nên chúng thường được ưa thích hơn diode bình thường với điều kiện điện áp ngược không cần cao.

Cũng vì gói diode có cực âm chung nên nó có thể được sử dụng trong các mạch bảo vệ và mạch lọc để kẹp điện áp. Vì vậy, nếu bạn đang tìm kiếm một diode Schottky kép dòng cao thì MBR20100 là lựa chọn phù hợp.

Cách sử dụng diode MBR20100CT

Việc sử dụng MBR20100CT khá dễ dàng; gói chỉ có ba chân vì các chân âm được gắn với nhau và được xem như một chân đầu ra duy nhất như thể hiện trong hình ảnh sơ đồ chân ở trên. Chân dương của cả hai diode được là chân 1 và chân 3 có thể kết hợp nếu diode phảisử dụng như một thiết bị duy nhất, nếu không nó cũng có thể được sử dụng như các chân khác nhau để kẹp điện áp hoặc mạch bảo vệ.

Khi thiết bị dẫn điện áp thuận, nó có thể cung cấp tối đa 20A khi kết hợp cả hai điốt (mỗi diode 10A) với điện áp rơi chỉ 0,8V (mỗi chân) ở 125 ° C. Cần chú ý rằng diode không bị điện áp ngược cao vì điện áp đánh thủng ngược đỉnh chỉ là 100V. Ngoài ra, điện áp rơi thuận có thể cao tới 1V khi hoạt động với dòng thuận cao.

Các ứng dụng

Bộ điều chỉnh điện áp

Bộ lọc AC-DC

Ứng dụng công tắc

Mạch bảo vệ

Thiế bị dò tuyến

Bảo vệ thiết bị
