Tìm hiểu về led 7 đoạn

Gia cong pcb 600*150px

Tìm hiểu led 7 đoạn là gì, ký hiệu, nguyên lý làm việc, các loại led 7 đoạn và ứng dụng trong thực tế dùng để làm gì

Led 7 đoạn là gì

Led 7 đoạn là 7 đèn led được sắp xếp thành hình chữ nhật như hình bên dưới

Mỗi led là một đoạn. Khi mỗi đoạn chiếu sáng thì một phần của chữ số (hệ thập phân hoặc thập lục phân) sẽ được hiển thị. Đôi khi có thêm led thứ 8 để biểu thị dấu thập phân khi có nhiều led 7 đoạn nối với nhau để hiển thị các số lớn hơn 10.



Cấu tạo và nguyên lý làm việc

Mỗi đèn led 7 đoạn có chân đưa ra khỏi hộp hình vuông. Mỗi một chân sẽ được gán cho một chữ cái từ a đến g tương ứng với mỗi led. Những chân khác được nối lại với nhau thành một chân chung.

Như vậy bằng cách phân cực thuận (forward biasing) các chân của led theo một thứ tự cụ thể, một số đoạn sẽ sáng và một số đoạn khác không sáng cho phép hiển thị ký tự mong muốn. Điều này cho phép chúng ta hiển thị các số thập phân từ 0 đến 9 trên cùng một led 7 đoạn.

Chân chung được sử dụng để phân loại led 7 đoạn. Vì đèn led có 2 chân, 1 chân là anode và 1 chân là cathode  nên có 2 loại led 7 đoạn là cathode chung (CC) và anode chung (CA).

Sự khác nhau giữa 2 loại có thể thấy ngay ở tên gọi của nó. Loại CC là các chân cathode được nối chung với nhau. Còn loại CA là các chân anode được nối chung với nhau. Cách chiếu sáng mỗi loại như sau:

Quảng cáo đặt hàng nhập

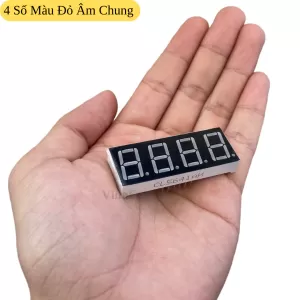

Loại CC (common cathode): Tất cả các chân cathode được nối với nhau và nối đất, hay logic là 0. Mỗi phân đoạn được chiếu sáng bằng cách sử dụng điện trở đặt tín hiệu logic 1 (hay mức cao) để phân cực thuận từng cực anode (từ a đến g) .



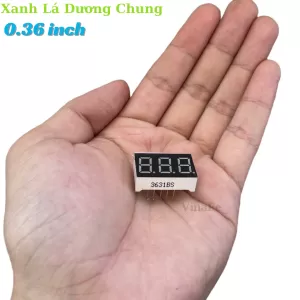

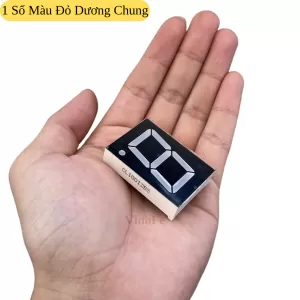

Loại CA (common anode): Tất cả các chân anode được nối với nhau với logic là 1. Mỗi phân đoạn được chiếu sáng bằng cách sử dụng điện trở tín hiệu logic 0 (hay low) vào các cực cathode (từ a đến g) .



Nói chung loại CA phổ biến hơn trong 2 loại. Loại CA không thay thế được cho loại CC trong mạch điện, và ngược lại vì cách nối đèn led bị đảo ngược.

Tùy vào chữ số thập phân nào được hiển thị mà một bộ đèn led cụ thể sẽ được phân cực thuận. Ví dụ để hiển thị chữ số 0, cần phải chiếu sáng 6 đoạn tương ứng là a, b, c, d, e và f. Như vậy các số từ 0 đến 9 có thể hiển thị bằng 1 led 7 đoạn như hình bên dưới.
