Tìm hiểu IC 7905

Trong bài viết này, Điện Tử Tương Lai sẽ chia sẻ về sơ đồ chân IC 7905, tương đương, ứng dụng, tính năng và các thông tin khác về IC điều chỉnh điện áp âm -5V này.

IC 7905 là gì

7905 là IC điều chỉnh điện áp âm 3 chân. Nó là IC của dòng 79xx, 79xx là dòng IC ổn áp âm cố định dòng này cũng chứa các IC điện áp cố định khác như 7908, 7912, 7915 có thể lựa chọn tùy theo yêu cầu ứng dụng của người dùng. 7905 cung cấp đầu ra -5V cố định và điện áp đầu vào có thể từ 8V đến 35V DC, một điều cần nhớ khi sử dụng IC ổn áp này là điện áp đầu vào phải cao hơn điện áp đầu ra từ 2V đến 3V để có được chính xác và ổn định -5V ở đầu ra, và dòng điện đầu vào phải là 1.6A đến 2A để có được 1.5A chính xác ở đầu ra. Trong khi vận hành IC, cần phải sử dụng một bộ tản nhiệt phù hợp, nếu không IC sẽ liên tục chuyển sang chế độ tắt khi kết nối với tải.

IC chỉ yêu cầu một hoặc hai tụ điện bên ngoài cho mục đích lọc, tất cả các mạch điện quan trọng đều được tích hợp bên trong IC.

Mạch bên trong của IC cũng chứa nhiều chức năng tích hợp như chức năng bảo vệ quá nhiệt ngắt IC ngay lập tức khi nhiệt độ bên trong hoặc bên ngoài vượt quá giới hạn cho phép, bảo vệ quá tải, bảo vệ ngắn mạch và nhiều mạch bảo vệ khác tạo làm cho IC rất mạnh mẽ, chống hư hỏng bên trong và đáng tin cậy để sử dụng trong các thiết bị thương mại.

Tính năng / Thông số kỹ thuật của IC 7905

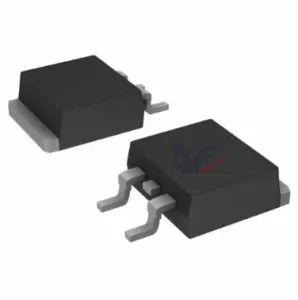

Gói TO-220 và các gói khác

Dòng đầu ra tối đa 1.5A

Tích hợp mạch bảo vệ ngắn mạch

Tích hợp mạch ngắt quá nhiệt

Đầu ra -05V chính xác

Điện áp đầu vào tối đa 35V DC

Dòng điện tĩnh hoặc chờ thấp

Giá rẻ độ tin cậy cao

Đáng tin cậy để sử dụng trong các ứng dụng thương mại

Sơ đồ chân

Hướng IC 7905 phía trước mặt thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân nối đất, chân đầu vào, chân đầu ra

Vị trí và cách sử dụng

LM7905 có thể được sử dụng trong các bộ nguồn, bộ sạc, các ứng dụng hạ áp, ... Sử dụng IC này không quá khó và người dùng có thể dễ dàng sử dụng dựa theo sơ đồ chân của nó.

Các ứng dụng

Nguồn cung cấp điện kép

Mạch chuyển đổi điện áp

Mạch giảm điện áp

Bộ sạc pin

Ứng dụng trình điều khiển động cơ

Thay thế và tương đương

UA7905, GL7905, KIA7905PI nếu bạn không tìm thấy các IC tương đương này thì bạn cũng có thể sử dụng IC điều chỉnh điện áp âm LM337 và cài đặt nó để có được đầu ra -5V cố định.

Cách chạy lâu dài an toàn trong mạch

Để đạt được hiệu suất lâu dài từ IC này, không sử dụng điện áp quá 35V ở đầu vào, không tải quá 1.5A, sử dụng bộ tản nhiệt phù hợp với IC này và luôn bảo quản và vận hành IC này ở nhiệt độ từ -65 độ C. đến +150 độ C.

Datasheet

Để tải datasheet, chỉ cần sao chép và dán liên kết dưới đây vào trình duyệt của bạn.

https://cdn.datasheetspdf.com/pdf-down/L/M/7/LM7905_NationalSemiconductor.pdf
