Tìm hiểu về BT137

BT137 là gì

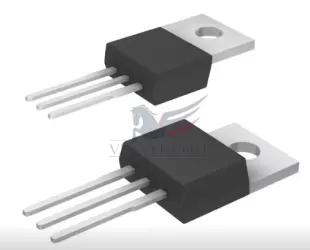

BT137 là một triac cổng thụ động, nhạy cảm được bọc bằng vỏ nhựa SOT78 (TO-220AB). BT137 được thiết kế để sử dụng cho các ứng dụng điều khiển pha và công tắc hai chiều, cần yêu cầu độ nhạy cao trong tất cả bốn góc phần tư.

>>>Tham khảo giá sản phẩm tại ĐÂY

Sơ đồ chân BT137

Hướng BT137 phía trước mặt thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân MT1, chân MT2 và chân G.

Tính chất

Khả năng chặn điện áp cao

Điện áp chặn đến 600 V

Dòng RMS trạng thái bật đến 8 A

Cổng ít nhạy hơn để cải thiện khả năng chống ồn

Kích hoạt ở cả bốn góc phần tư

Thông số

Điện áp trạng thái tắt lặp lại đỉnh (VDRM): 600V

Dòng điện trạng thái bật RMS (IT): 65A

Dòng trạng thái bật đỉnh không lặp lại (ITSM): 8A

Mặc dù không được khuyến nghị, có thể đặt điện áp trạng thái tắt đến 800V mà không bị hỏng, nhưng triac có thể chuyển sang trạng thái bật. Tốc độ tăng dòng điện không được vượt quá 6 A / µs.

Các ứng dụng

Điều khiển động cơ

Chiếu sáng công nghiệp và sinh hoạt

Sưởi ấm

Công tắc tĩnh

Datasheet

Để tải datasheet, bạn chỉ cần sao chép và dán liên kết bên dưới vào trình duyệt của bạn

https://www.maritex.com.pl/product/attachment/38654/BT137-600E.pdf
