Tìm hiểu về IC 7812

Trong bài viết này, chúng ta sẽ tìm hiểu IC 7812 là gì, sơ đồ chân, tương đương, datasheet, ứng dụng, tính năng và thông tin hữu ích khác về IC này.

IC 7812 là gì

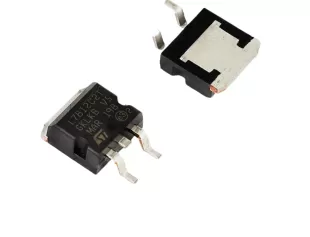

7812 hay LM7812 là IC điều chỉnh điện áp dương gói TO-220 thuộc dòng LM78xx được sản xuất bởi nhiều hãng linh kiện điện tử khác nhau. IC cung cấp điện áp đầu ra cố định 12V bất kể điện áp đầu vào dao động hoặc thay đổi liên tục hoặc cao hơn 12V nhưng điện áp đầu vào không được quá 35V, đây là giới hạn điện áp đầu vào tối đa mà IC này có thể xử lý. Hơn nữa điện áp đầu vào không được nhỏ hơn 14V, đó là yêu cầu điện áp đầu vào tối thiểu của IC để cung cấp đầu ra cố định 12V. Mặc dù IC này được thiết kế cho đầu ra cố định nhưng đầu ra cũng có thể điều chỉnh được nếu bạn cần bằng hai điện trở bên ngoài ở đầu ra, chi tiết có thể tìm thấy bên dưới trong bài viết này.

Trong quá trình sử dụng, khi IC thực hiện điều chỉnh điện áp hoặc giảm điện áp đầu vào, tất cả sự chênh lệch điện áp giữa điện áp đầu vào và đầu ra được chuyển thành nhiệt do đó cần phải có một bộ tản nhiệt phù hợp để IC hoạt động bình thường. IC có thể xử lý tải tối đa 1A đến 1,5A nhưng dòng đầu vào phải là 2A để có 1A đến 1,5A ở đầu ra.

Các tính năng / Thông số kỹ thuật của IC 7812

Gói TO-220

Dòng điện đầu ra là 1,5 Ampe

Chức năng tắt ngắn mạch ngay lập tức

Chức năng tắt nhiệt ngay lập tức

Giá rẻ

Xác thực để sử dụng trong các thiết bị thương mại

Đầu ra 12V chính xác và cố định

Điện áp đầu vào tối đa là 35V DC

Dòng điện chờ thấp chỉ 8mA

Sơ đồ chân

Hướng 7812 phía trước mặt thì sơ đồ chân của nó theo thứ tự từ trái qua phải lần lượt là chân 1 đầu vào, chân 2 nối đất, chân 3 đầu ra.

Các ứng dụng

Mạch giảm điện áp

Nguồn điện 12V

Trình điều khiển động cơ

Bộ sạc pin

Nguồn cung cấp năng lượng mặt trời

Các ứng dụng liên quan đến vi điều khiển

Thay thế và tương đương của IC 7812

LM340-12, LM340A-12 và LM1084-12 có thể được sử dụng tương đương với LM7812, nếu không có sẵn các bộ điều chỉnh điện áp tương đương này, bạn cũng có thể sử dụng IC LM317 để có đầu ra 12V cố định.

Mạch cấp nguồn DC 12V dùng 7812

Sơ đồ dưới đây là mạch cấp nguồn 12V DC sử dụng IC 7812.

Mạch cấp điện có thể điều chỉnh hoặc biến đổi dùng 7812

Sơ đồ dưới đây cho thấy một nguồn điện có thể điều chỉnh hoặc thay đổi sử dụng IC LM7812 với hai điện trở bên ngoài.

Cách chạy an toàn trong mạch

Để có hiệu suất ổn định và lâu dài từ LM7812, bạn không nên vận hành tải quá 1,5A, luôn sử dụng bộ tản nhiệt phù hợp với nó, luôn kiểm tra sơ đồ chân trước khi sử dụng và không hoạt động ở nhiệt độ dưới 0 độ C và trên +125 độ C và luôn bảo quản ở nhiệt độ trên -65 độ C và dưới +150 độ C.

Datasheet

Để tải xuống datasheet của 7812, chỉ cần sao chép và dán liên kết dưới đây vào trình duyệt của bạn.

https://pdf1.alldatasheet.com/datasheet-pdf/view/105712/FAIRCHILD/LM7812.html
