IC 74HC32 thông số kỹ thuật sơ đồ chân datasheet

74HC32 là gì

74HC32 là một IC 4 cổng OR 2 đầu vào. Đầu vào bao gồm diode kẹp cho phép sử dụng các điện trở giới hạn dòng điện cho các đầu vào can thiệp với điện áp vượt quá VCC. 74HC32 có bốn cổng OR 2 đầu vào độc lập với đầu ra đẩy-kéo tiêu chuẩn. Thiết bị được thiết kế để hoạt động với phạm vi nguồn điện từ 2.0V đến 6.0V.

Cổng logic sử dụng công nghệ CMOS cổng silicon để đạt được tốc độ hoạt động tương tự như cổng LSTTL với mức tiêu thụ điện năng thấp của các mạch tích hợp CMOS tiêu chuẩn.

>>>Mua sản phẩm tại Điện Tử Tương Lai

https://dientutuonglai.com/san-pham/?keyword=74hc32

>>>Đặt hàng linh kiện

https://dientutuonglai.com/dat-hang-theo-yeu-cau-3

Sơ đồ chân 74HC32

Số chân	Tên chân	Mô tả
1	1A	Đầu vào dữ liệu
2	1B	Đầu vào dữ liệu
3	1Y	Đầu ra dữ liệu
4	2A	Đầu vào dữ liệu
5	2B	Đầu vào dữ liệu
6	2Y	Đầu ra dữ liệu
7	GND	ground
8	3Y	Đầu ra dữ liệu
9	3A	Đầu vào dữ liệu
10	3B	Đầu vào dữ liệu
11	4Y	Đầu ra dữ liệu
12	4A	Đầu vào dữ liệu
13	4B	Đầu vào dữ liệu
14	VCC	Điện áp nguồn

Đặc tính thông số kỹ thuật 74HC32

Dải điện áp nguồn rộng từ 2.0V đến 6.0V

Sink hoặc source 4mA tại VCC = 4,5V

CMOS tiêu thụ điện năng thấp

Hoạt động kích hoạt Schmitt ở tất cả các đầu vào

Bảo vệ ESD Vượt JESD 22

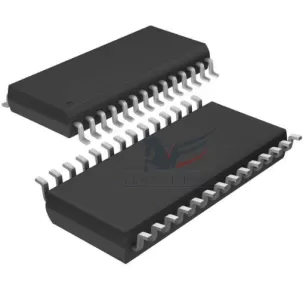

Các tùy chọn gói SO-14 và TSSOP-14

Hoàn toàn không chứa chì & tuân thủ hoàn toàn RoHS

Không có Halogen và Antimon. Thiết bị “xanh”

Ứng dụng

Logic mục đích chung

• Đa dạng các sản phẩm như:

PC, Mạng, Máy tính xách tay, netbook

Thiết bị ngoại vi máy tính, Ổ cứng, ROM CD / DVD

TV, DVD, DVR, Set Top Box
