Tìm hiểu diode 1N5822

Tìm hiểu diode 1N5822 là gì, đặc tính thông số kỹ thuật, sơ đồ chân, thay thế tương đương, cách sử dụng, ứng dụng, datasheet và nhiều thông tin hữu ích khác

1N5822 là gì

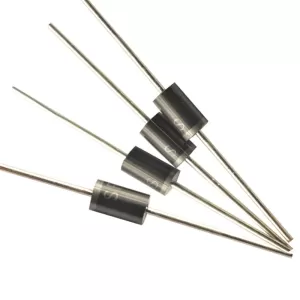

1N5822 là diode Schottky đóng gói DO-201AD.

Diode Schottky có điện áp rơi thuận VF rất thấp, rất lý tưởng cho các ứng dụng chuyển mạch nhanh ở định mức dòng điện thấp. 1N5822 có điện áp rơi thuận tối thiểu 0,525 V tức là nó cần 0,525 V để dẫn theo hướng phân cực thuận. 1N5822 có dòng điện chỉnh lưu thuận trung bình IF (AV) tối đa là 3A. Điện áp nghịch đỉnh lặp lại tối đa VRRM cho 1N5822 là 40V.

Đặc tính / Thông số kỹ thuật

Bảo vệ quá áp

Tổn thất dẫn truyền rất nhỏ

Chuyển mạch cực nhanh

Điện áp rơi thuận thấp

Khả năng tăng áp thuận cao

Hoạt động tần số cao

Dip hàn tối đa 275 ° C. 10 giây, mỗi JESD 22-B106

IF (AV) 3.0 A

VRRM 20 V, 30 V, 40 V

IFSM 80 A

VF 0,475 V, 0,500 V, 0,525 V

TJ tối đa. 125 ° C

Gói DO-201AD

Sơ đồ chân

Tên chân	Mô tả
Cực dương	Dòng điện đi vào từ cực dương
Cực âm	Dòng điện đi ra từ cực âm

Cách sử dụng 1N5822

Diode Schottky yêu cầu điện áp thuận rất thấp để dẫn theo hướng thuận, do đó chúng chủ yếu được sử dụng trong cung cấp điện, các ứng dụng chuyển mạch nhanh, …

Các ứng dụng của 1N5822

Biến tần tần số cao điện áp thấp

Freewheeling

Bộ chuyển đổi Dc / dc

Phát hiện tín hiệu

Các ứng dụng bảo vệ phân cực

Ứng dụng tần số vô tuyến (RF)

Mạch logic, do chuyển mạch nhanh

Diode Schottky được sử dụng trong các nguồn điện ở chế độ chuyển mạch
