Relay trung gian (rơ le trung gian) là một thiết bị rơ le điện từ nhỏ. Nó có chức năng chuyển đổi tín hiệu điều khiển hoặc làm nhiệm vụ khuếch đại. Trong sơ đồ điều khiển, rơle trung gian thường được lắp ở vị trí trung gian. Nó nằm giữa thiết bị điều khiển công suất nhỏ và thiết bị có công suất lớn hơn.

Hiện nay, trên thị trường bạn có thể dễ dàng tìm thấy các loại relay trung gian sau:

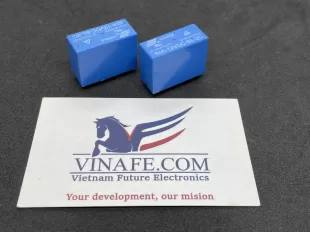

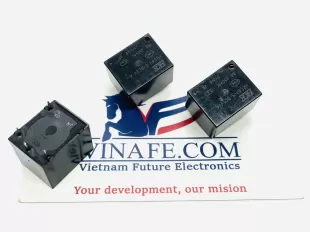

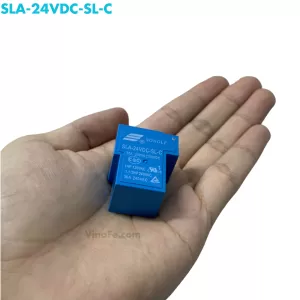

Rơ le trung gian 5V, 12V, 24V (DC)

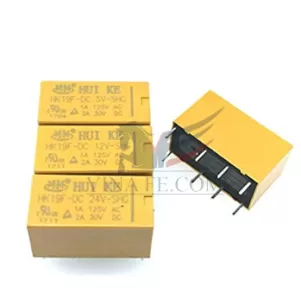

Rơ le trung gian 8 chân, 14 chân

Nếu bạn đang tìm mua relay trung gian hãy liê hệ ngay với Điện Tử Tương Lai để được tư vấn và báo giá

Công ty TNHH TM và DV Điện Tử Tương Lai Việt Nam
Điện thoại: 0979466469
Email: cskh@dientutuonglai.com
Địa chỉ văn phòng: 3 Trần Hưng Đạo, Hiệp Phú, thành phố Thủ Đức, TPHCM

https://www.facebook.com/dientutuonglaivn

Cấu tạo của relay trung gian

Thiết bị nam châm điện này có thiết kế bao gồm lõi thép động, lõi thép tĩnh và một cuộn dây. Cuộn dây bên trong có thể là cuộn cường độ, cuộn điện áp hoặc cả hai. Lõi thép được dẫn động bằng lò xo và định vị bằng vít điều chỉnh. Cơ chế tiếp điểm bao gồm tiếp điểm thuận và tiếp điểm đảo chiều.

Nguyên lý hoạt động

Dòng điện chạy qua rơ le trung gian sẽ chạy qua cuộn dây bên trong. Nó tạo ra một từ trường. Từ trường hút này tác động lên một đòn bẩy bên trong. Hiện tượng này đóng hoặc mở các tiếp điểm điện. Từ đó nó sẽ thay đổi trạng thái của rơ le. Số lượng tiếp điểm điện được thay đổi có thể là 1 hoặc nhiều hơn, tùy thuộc vào thiết kế.

Rơ le có 2 mạch độc lập hoạt động. Cuộn điều khiển rơ le: Là dòng điện chạy qua cuộn dây (hay có nghĩa là điều khiển rơ le ở trạng thái ON hoặc OFF). Một mạch điều khiển cần được điều khiển có dòng điện đi qua rơ le hay không dựa trên trạng thái BẬT hoặc TẮT của rơ le.

Công dụng của rơ le trung gian

Công dụng relay trung gian là thực hiện nhiệm vụ “trung gian” là chuyển tiếp mạch điện đến thiết bị khác. Ví dụ như tấm bảo vệ tủ lạnh. Khi gần hết điện, rơ le sẽ ngắt điện, không cấp cho tủ. Khi điện ổn định sẽ cấp điện trở lại bình thường. Ở bộ sạc ắc quy xe máy, ô tô, khi máy phát đủ mạnh, rơ le trung gian sẽ đóng mạch nạp cho ắc quy.

Ứng dụng của relay trung gian

Relay trung gian có rất nhiều tiếp điểm (4-6 tiếp điểm). Các tiếp điểm này có thể mở và đóng. Vì vậy thiết bị này thường dùng để truyền tín hiệu khi rơ le chính không đảm bảo khả năng đóng ngắt. Ngoài ra rơ le trung gian còn dùng để chia tín hiệu cho nhiều bộ phận khác từ một rơ le chính trong sơ đồ mạch điều khiển.

Ngoài ra, relay trung gian cũng thường được sử dụng để truyền tín hiệu đến bộ phận mạch phía sau bằng cách làm phần tử đầu ra. Mặt khác, nó cũng có thể cách ly các điện áp khác nhau giữa bộ truyền động và bộ điều khiển. Phần điều hành thường là AC. Nó có điện áp cao (220V - 380V). Phần điều khiển thường là điện áp một chiều. Nó có điện áp thấp (9V - 24V).
Người ta thường chỉ sử dụng rơ le trung gian để truyền tín hiệu hoặc dòng điện có giá trị từ vài ampe trở xuống. Đối với dòng lớn hơn (vài chục ampe trở lên) có buồng hồ quang tích hợp, chúng ta phải sử dụng công tắc tơ.
