Mạch ổn áp dùng diode zener

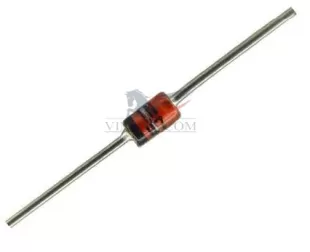

Diode Zener là một thiết bị rất hữu ích để ổn áp. Bằng cách kết nối nó theo đúng cách trong mạch, nó có thể hoạt động như một bộ điều chỉnh điện áp, để điều chỉnh mức điện áp mà nó cấp cho một thiết bị.

Để có mạch ổn áp dùng diode zener, diode zener phải được nối phân cực ngược, song song với nguồn điện cung cấp cho diode zener điện áp của nó, với nguồn điện được kết nối với một điện trở. Trong mạch này, chúng ta sẽ sử dụng một điện trở 1KΩ.

Dưới đây là sơ đồ mạch:

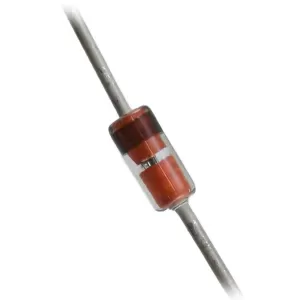

Mạch trên là thiết lập hoàn hảo để tạo một bộ ổn áp dùng diode zener. Nguồn điện 12V giảm qua điện trở 1KΩ và diode zener. Diode zener được sử dụng có điện áp đánh thủng là 5,1V. Điều này có nghĩa là diode zener sẽ có điện áp rơi trên nó là 5,1V trong khi 6,9V còn lại rơi trên điện trở 1KΩ. Diode zener sẽ duy trì điện áp ổn định, không đổi 5,1V trên nó.

Tải mà diode zener cung cấp sau đó được kết nối song song với diode zener. Điều này là do điện áp song song bằng nhau. Vì vậy, điện áp mà diode zener cung cấp cho một thiết bị (nếu nó mắc song song) sẽ là 5,1V.

Và đây là cách điều chỉnh điện áp với một diode zener.

Nếu bạn không có các giá trị chính xác ở trên, chẳng hạn như điện áp DC hoặc diode zener chính xác, hãy thử nghiệm với những lựa chọn khác. Bạn chỉ cần đảm bảo rằng bạn có điện áp cao hơn điện áp đánh thủng của diode zener và một điện trở để tiêu tán điện áp dư thừa từ diode zener, đó là mục đích của điện trở 1KΩ ở trên.
