MẠCH KHÓA SỬ DỤNG TRANSISTOR

MÔ TẢ

Đây là mạch khóa đơn giản nhất. Mạch sử dụng transistor, rơle và một vài thành phần khác. Mạch hoạt động ổn định và không có bất kỳ ảnh hưởng nào đến hiệu suất làm việc của mạch.

Mạch chỉ gồm các công tắc, transistor 2N2222 với relay và tải. Năm công tắc (S0 đến S4) được mắc nối tiếp với điện trở giới hạn dòng R2, nối với cực B của transistor và cực dương của nguồn. Năm công tắc khác (S5 đến S9) được mắc song song với nhau, được nối với cực B của transistor và GND. Transitor Q1 sẽ BẬT và rơle sẽ chỉ được kích hoạt nếu tất cả các công tắc S0 đến S4 được bật và S5 đến S9 đều tắt. Hoặc ta có thể thay đổi chế độ bật/tắt của các công tắc S5 đến S9. Thiết bị cần điều khiển bằng mạch khóa được nối với rơle. Biến áp T1, cầu D1, tụ C1 để tạo mạch nguồn, cung cấp nguồn DC cho mạch. Diode D2 là diode dùng để chặn dòng ngược. Điện trở R1 đảm bảo rằng transistor Q1 TẮT khi không còn dòng điện chạy qua.

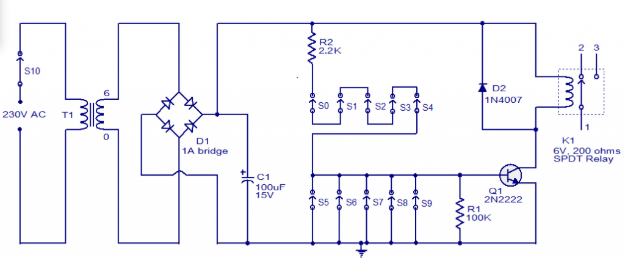

Sơ đồ mạch

Ghi chú.



Mạch có thể được lắp ráp trên bảng mạch đục lỗ.

Công tắc S10 là công tắc nguồn.

Không nên thêm công tắc để gây ra khó khăn trong việc kết nối

Có thể sử dụng transistor khác có công suất thấp hoặc trung bình để thay thế cho Q1 2N2222.
