Mạch gây nhiễu từ xa

Báo giá đặt hàng nhập
Mạch gây nhiễu điều khiển bất kì thiết bị từ khoảng cách xa có tần số hoạt động 38Khz.



Mạch gây nhiễu từ xa

Mô tả

Dưới đây là sơ đồ mạch gây nhiễu từ xa  đơn giản nhưng hiệu quả cao. Hầu hết các điều khiển từ xa  có tần số hoạt động 38KHz. Các chùm tia hồng ngoại khi có cùng tần số có thể dễ dàng gây nhầm lẫn cho máy thu TV và đây chính là nguyên tắc hoạt động của thiết bị gây nhiễu . Mạch gồm bộ đa hài đơn ổn sử dụng IC NE555. Đầu ra của NE555 được khuếch đại bằngtransistor PNP SK100 để điều khiển đèn LED IR. Không chỉ điều khiển từ xa , mà bất kỳ điều khiển từ xa IR nào hoạt động trong vùng tần số 38KHz cũng có thể  sử dụng mạch này.

Quảng cáo đặt hàng nhập

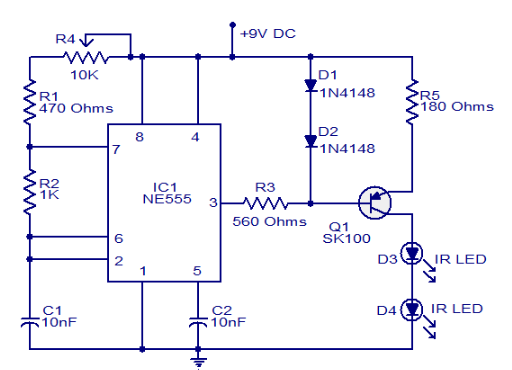

Sơ đồ mạch

Ghi chú

  • Mạch có thể được lắp ráp trên PCB đục lỗ
  • Sử dụng pin PP3 9V để cấp nguồn cho mạch.
  • IC phải sử dụng đế IC.
  • Biến trở R4 dùng để điều chỉnh tần số của thiết bị gây nhiễu sao cho khớp với với tần số điều khiển từ xa.
