Mạch cảm biến mưa IC 555

Tìm hiểu về mạch cảm biến mưa dựa trên IC NE555 và 2 transistor, sơ đồ mạch chi tiết và nguyên lý hoạt động

I. Mô tả:

Đây là một mạch cảnh báo mưa đơn giản tạo ra tiếng cảnh báo khi có mưa rơi. Mạch phát hiện mưa dựa trên hai Transistor (Q1 & Q2) và một IC NE555 (IC1). Hai Transistor nối như là một công tắc, khi nước mưa rơi lên cảm biến sẽ làm cho chân B của Q1 được ngắn mạch với cực dương của nguồn và công tắc này được bật lên. Nguồn điện khi đó sẽ cung cấp cho IC555. Đầu ra của IC điều khiển loa tạo thành tiếng báo động.




II. Chú ý:

  • Lắp ráp tốt nhất là trên một PCB hay bo mạch chung.

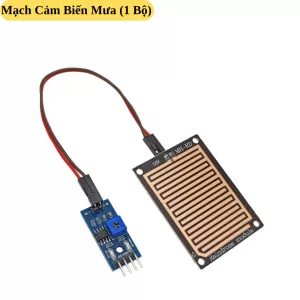

  • Tạo bộ cảm biến mưa ta cắt tấm mica 5x5 cm hoặc tấm nhựa. Xếp hai dây sợi đơn (chạy song song, cách nhau 2mm) như hình. Lưu ý đây là 2 sợi dây trần. Khi đó t đã có bộ cảm biến mưa.

  • Bây giờ bạn có thể kết nối các điểm A & B trên cảm biến với các điểm tương ứng A & B trên mạch.

  • POT R2 (biến trở) có thể được sử dụng để điều chỉnh độ nhạy.

  • Để kiểm tra mạch điện, ta kết nối các linh kiện điện tử theo sư đồ mạch và cấp điện. Nhỏ một giọt nước trên cảm biến. Bây giờ loa bắt đầu phát ra âm thanh. Sử dụng pin 9V hoặc nguồn điện DC 9V để cấp nguồn cho mạch.

  • Không chọn loa có trở kháng dưới 8 Ohm. Vì nó sẽ làm hỏng IC.

  • Có thể thay loa bằng một buzzer áp điện thay thế.
