Mạch cảm biến / dò tìm bằng sóng IR

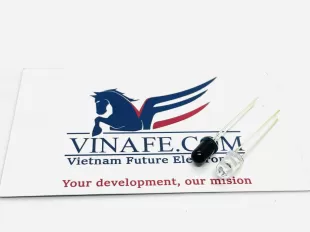

Mạch IR dưới đây được thiết kế để phát hiện mức chất lỏng hoặc phát hiện khoảng cách gần. Các cảm biến hồng ngoại được sử dụng ở mạch này là đèn LED hồng ngoại và diode hồng ngoại. Mạch hoạt động bằng cách phát hiện khoảng cách từ mục tiêu bằng sự phản xạ của chùm tia hồng ngoại. Ưu điểm lớn nhất của mạch này là không có tiếp xúc vật lý với chất lỏng có mức độ cần đo vì vậy mạch có thể được sử dụng trong nhiều năm, vì không có yếu tố ăn mòn.
Ngõ ra của IC IC1 555 được lắp ráp sao cho chu kỳ hoạt động là 0,8mS với tần số cực đại 120Hz và 300mA, được sử dụng để điều khiển đèn LED hồng ngoại, D1. Trên bảng mạch các điốt D1 và D2 nằm trên cùng một đường thẳng, chỉ cách nhau vài centimet. Do đó, diode D2 nhận được đầu ra hồng ngoại từ diode D1. Tín hiệu diode, được đưa đến đầu cuối đảo ngược của op-amp IC LM 358 được khuếch đại và cực đại của nó sẽ được phát hiện bởi diode D4 và tụ điện C4. Điện áp chuyển tiếp được tạo ra bởi diode D4 được bù bởi diode D3 với R5 và R6. Theo khoảng cách giữa máy phát và máy thu hồng ngoại, điện áp DC tỷ lệ được điện áp cung cấp cho đầu vào đảo ngược của IC2. Theo đầu ra của bộ so sánh, đèn LED được BẬT và TẮT thông qua transistor. Do đó rơle được điều khiển theo ngõ ra của Q1. Đầu ra của bộ so sánh được đặt theo giá trị của biến trở R7.
Phạm vi được thiết lập bằng cách điều chỉnh biến trở. Phạm vi có thể khác nhau, tùy thuộc vào đèn LED truyền và nhận hồng ngoại. Bề mặt màu đen sẽ làm giảm đáng kể độ nhạy của thiết bị.
Sơ đồ mạch
Các giá trị
- R1, R7: 10K
- R2, R5, R6, R9: 4K
- R3: 33K
- R4,R8: 1M
- R10: 22k
- C1, C4: 1 uF
- C2: 47uF
- C3, C5, C6: 100uF
- D1: IR LED
- D2: IR Photo-Diode
- D3,D4: 1N4148
- D5: LED
- D6, D7: 1N4002
- Q1: BC558
- IC1: NE555
- IC2: LM358
- IC3: 7812
