060L, HCPL-060L

HCPL-060L là gì

HCPL-060L là cổng được ghép nối quang học kết hợp một diode phát quang GaAsP và một bộ phát hiện ánh sáng khuếch đại cao tích hợp. Đầu vào kích hoạt cho phép bộ dò được quét. Đầu ra của IC bộ dò là một transistor kẹp Schottky cực góp mở. Tấm chắn bên trong cung cấp miễn nhiễm nhất thời ở chế độ chung được đảm bảo là 15 kV/μs ở 3,3V.

Thiết kế độc đáo này giúp cách ly mạch AC và DC tối đa đồng thời đạt được khả năng tương thích LVTTL/LVCMOS. Các thông số vận hành AC và DC của bộ ghép quang được đảm bảo từ –40C đến +85C cho phép hiệu suất hệ thống không gặp sự cố.

Bộ ghép quang này phù hợp với giao tiếp logic tốc độ cao, bộ đệm đầu vào/đầu ra, vì bộ thu đường truyền trong môi trường mà bộ thu đường truyền thông thường không thể chịu đựng được và được khuyến nghị sử dụng trong môi trường tiếng ồn cực cao hoặc cảm ứng.

>>> Quý khách hàng cần đặt mua linh kiện điện tử vui lòng tham khảo tại ĐÂY

Đặc tính thông số kỹ thuật

Điện áp nguồn kép 3,3V/5V

Tiêu thụ ít điện năng

Từ chối chế độ chung tối thiểu 15 kV/μs (CMR) tại VCM = 1000 V

Tốc độ cao: 15 MBd điển hình

LVTTL/LVCMOS tương thích

Khả năng dòng điện đầu vào thấp: 5 mA

Hiệu suất AC và DC được đảm bảo theo nhiệt độ: –40C đến +85C

Có ở dạng DIP 8 chân, SOIC-8

Đầu ra ổn định (chỉ sản phẩm kênh đơn)

Chứng nhận an toàn: UL, CSA, IEC/EN/DIN EN 60747-5-2

Chi tiết thông số kỹ thuật tham khảo datasheet HCPL-060L

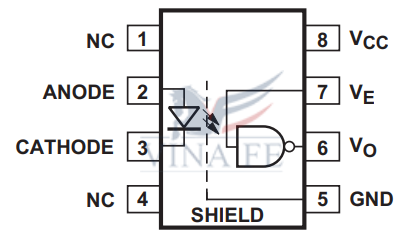

Sơ đồ chân

Số chân	Tên chân
1	NC
2	Anode
3	Cathode
4	NC
5	GND
6	Vo
7	Ve
8	Vcc

Các ứng dụng

Bộ nhận dòng bị cô lập

Giao diện máy tính-ngoại vi

Giao diện hệ thống vi xử lý

Cách ly kỹ thuật số cho chuyển đổi A/D, D/A

Chuyển đổi nguồn điện

Cách ly đầu vào/đầu ra của thiết bị

Loại bỏ vòng lặp mặt đất

Thay thế biến áp xung

Bus trường
