EL357

EL357 là gì

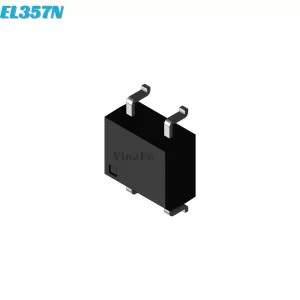

EL357 là bộ ghép quang đầu ra phototransistor dựa trên đầu vào DC, tương đương chính xác với bộ ghép quang PC817. Nó sử dụng một đèn LED hồng ngoại và một phototransistor NPN đơn giản bên trong cùng một gói để truyền dữ liệu riêng biệt giữa hai thiết bị này. Nó có sgói SMD 4 chân kép trong dòng tiêu chuẩn công nghiệp.

EL357 rất hữu ích để cách ly hai mạch riêng biệt nhưng vẫn giúp giao tiếp giữa hai mạch sử dụng một cách an toàn hơn. Bằng cách sử dụng bộ ghép quang này, người ta có thể đạt được khả năng cách ly lên tới 3750 VRMS.

Transistor quang NPN cung cấp dòng điện cực góp 50mA với công suất tiêu thụ tối đa 200mW. Tỷ lệ truyền dòng điện được chỉ định là 50~600% ở dòng điện thuận 5 mA và điện áp cực góp cực phát 5V.

>>> Quý khách hàng cần đặt mua linh kiện điện tử vui lòng tham khảo tại ĐÂY

Đặc tính thông số kỹ thuật

Điện áp thử nghiệm cách ly 3750 VRMS

Điện áp cực góp cực phát cao VCEO = 80V

Giá trị CTR: 50~600% ở dòng điện thuận 5mA và điện áp cực góp cực phát 5V

Điện áp thuận: 1.2V (Điển hình) , 1.4V (Tối đa)

Dòng cực góp: 50mA

Công suất tiêu tán: 200mW

Chi tiết thông số kỹ thuật datasheet EL357

Sơ đồ chân

Số chân	Tên chân	Mô tả
1	Anode	Chân dương của LED hồng ngoại
2	Cathode	Chân âm của LED hồng ngoại
3	Emitter	Cực phát của NPN phototransistor
4	Collector	Cực góp của NPN phototransistor
