Sự khác nhau cơ bản của cảm biến loại NPN và PNP

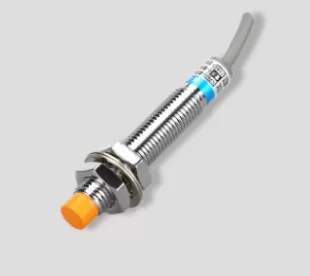

Trong các ứng dụng điều khiển công nghiệp, có nhiều loại cảm biến được sử dụng như cảm biến quang, cảm biến tiệm cận và các loại khác. Tất cả các cảm biến nó sử dụng cáp 3 dây, hai dây được sử dụng để cấp cấp nguồn thường được đánh dấu bằng màu nâu đối với VCC + và màu xanh lam đối với VCC -. Một dây còn lại lại được sử dụng cho đầu ra tín hiệu thường được đánh dấu bằng màu đen.

Đây là loại cảm biến của transistor. Nó được ghép với với đầu ra transistor. Trong các mạch transistor, cảm biến được chia thành hai loại sourcing hoặc sinking hay PNP và NPN. Như vậy thì sự khác biệt giữa cảm biến PNP và NPN là gì? Để biết được điều này hãy tham khảo tiếp nội dung bên dưới.

Định nghĩa cảm biến PNP và NPN

Cảm biến PNP hay sourcing là sự kết hợp của mạch dò và mạch đầu ra được làm bằng các loại transistor PNP. Khi các điều kiện bình thường và không có đối tượng được phát hiện, transistor sẽ ở trạng thái bật. Nguyên nhân là có dòng điện chạy từ cực phát về phía đầu ra cảm biến đến tải. Đây là nguyên nhân gây ra cảm biến được gọi là dòng source hoặc thường được gọi là cảm biến sourcing.

Trong các ứng dụng đơn giản, đầu ra cảm biến có thể được sử dụng để điều khiển tải đã được liên kết với dòng âm. Nó nhằm mục đích xem xét dòng điện bàn giao để tránh quá tải để có thể tránh hư hỏng cảm biến.

Cảm biến NPN hay sinking ngược lại với hoặc cảm biến sourcing. Cảm biến này là sự kết hợp giữa bộ dò và đầu ra được tạo ra từ transistor NPN.

Nguyên lý làm việc

Sự khác biệt giữa cảm biến PNP và NPN không chỉ về định nghĩa mà còn về hoạt động. Đầu tiên là nguyên lý hoạt động của cảm biến NPN, dòng NPN làm việc trong hệ thống sẽ đi từ cực góp sang cực phát khi cực gốc được nối âm hoặc nối đất. Trong trường hợp này, dòng điện chạy từ cực gốc nhỏ hơn dòng điện chạy từ cực góp đến cực phát, do đó, nó phải phù hợp với chân điện trở cực gốc.

Trong khi nguyên lý làm việc của cảm biến PNP là dòng điện sẽ đi từ cực phát sang cực góp dòng điện đến chân cực gốc được cấp nguồn điện áp. Cũng giống như các cảm biến NPN, dòng điện đi vào cực gốc phải nhỏ hơn dòng điện chạy từ cực góp cực phát. Vì vậy phải gắn điện trở chân gốc.

Đó là sự khác biệt giữa cảm biến PNP và NPN. Cả hai loại cảm biến này đều có nguyên lý hoạt động và công dụng khác nhau mà bạn nên biết trước khi sử dụng.
