Cách xác định đầu dây máy biến áp đơn giản

Máy biến áp là một trong những thiết bị phổ biến nhất trong hệ thống điện liên kết các mạch điện hoạt động ở các điện áp khác nhau.

Nó thường được sử dụng trong các ứng dụng cần chuyển đổi điện áp xoay chiều từ cấp điện áp này sang cấp điện áp khác.

Có thể giảm hoặc tăng điện áp và dòng điện bằng cách sử dụng máy biến áp trong mạch điện xoay chiều dựa trên yêu cầu của thiết bị điện hoặc tải.

Các ứng dụng khác nhau sử dụng nhiều loại máy biến áp bao gồm máy biến áp điện, thiết bị đo và máy biến áp xung.

Việc xác định đầu dây tức là đầu vào đầu ra của máy biến áp khá quan trọng hay nói cách khác là xác định chân cấp nguồn, chân phát ra hay xác định cuộn sơ cấp và thứ cấp. Trong bài viết này Điện Tử Tương Lai sẽ hướng dẫn bạn 3 cách cụ thể.

Phương pháp 1: sử dụng đồng hồ vạn năng

Đầu tiên BẬT đồng hồ vạn năng kỹ thuật số và chọn chế độ đo thông mạch.

Nối đầu dò với các chân của máy biến áp. Giữ các đầu dò kết nối trong vài giây..

Đọc giá trị đo được hiển thị. Nếu giá trị máy biến áp nằm trong dải đo, đồng hồ vạn năng sẽ hiển thị giá trị máy biến áp.

Giá trị đồng hồ vạn năng bên nào hiển thị từ 300 đến 700, bên đó cuộn sơ cấp.

Giá trị đồng hồ vạn năng hiển thị bên nào từ từ 2 đến 3, bên đó là cuộn thứ cấp.

Nối các đầu dò với các chân phía bên kia. Giữ các đầu dò kết nối trong vài giây.

Đọc giá trị đo được hiển thị. Nếu giá trị máy biến áp nằm trong dải đo, đồng hồ vạn năng sẽ hiển thị giá trị máy biến áp.

Giá trị đồng hồ vạn năng bên nào hiển thị từ 300 đến 700, bên đó là cuộn sơ cấp.

Giá trị đồng hồ vạn năng bên nào hiển thị từ 2 đến 3, bên đó là cuộn thứ cấp.

Phương pháp 2:

Đầu tiên xem tab trung tâm máy biến áp, nếu bên nào có 2 dây dẫn thì bên đó là sơ cấp. Còn bên nào có 3 dây dẫn thì bên đó là thứ cấp.

Phương pháp 3:

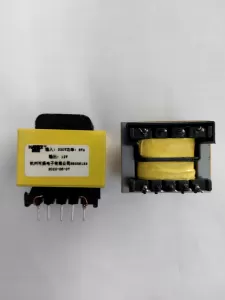

Chi tiết máy biến áp được ghi ở phía trên của máy biến áp hoặc ghi phía sơ cấp hoặc thứ cấp.

Hy vọng những cách trên sẽ giúp bạn nhanh chóng xác định đầu vào của biến áp hay xác định chân biến áp.
