Hướng dẫn đọc giá trị điện trở cho người mới

Hướng dẫn cách đọc giá trị điện trở theo vạch màu cho các bạn mới. Đơn giản, dễ hiểu dễ thực hành.

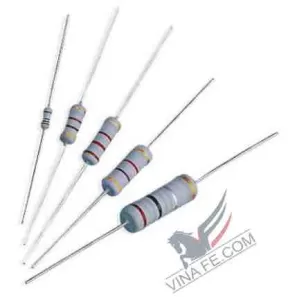

Điện trở là một linh kiện điện tử rất phổ biến, thường có những vạch màu ở trên thân của nó. Và câu hỏi thường gặp về linh kiện này nhất là

Làm thế nào để tính giá trị của một điện trở?

Để biết giá trị của một điện trở, hãy sử dụng đồng hồ đo ohm hoặc đọc mã màu trên điện trở.

Tiêu chuẩn quốc tế CEI 60757 (1983) quy định một bảng mã màu để tính giá trị của một điện trở (cũng áp dụng cho tụ, và một số linh kiện điện tử khác). Trong đó, màu sắc được quy ước thành các chữ số theo bảng sau:

Tính giá trị điện trở

- Đối với điện trở 4 vạch màu:

Vạch màu thứ nhất: Chỉ giá trị hàng chục trong giá trị điện trở
Vạch màu thứ hai: Chỉ giá trị hàng đơn vị trong giá trị điện trở
Vạch màu thứ ba: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở
Vạch màu thứ 4: Chỉ giá trị sai số của điện trở

- Đối với điện trở 5 vạch màu:

Vạch màu thứ nhất: Chỉ giá trị hàng trăm trong giá trị điện trở
Vạch màu thứ hai: Chỉ giá trị hàng chục trong giá trị điện trở
Vạch màu thứ ba: Chỉ giá trị hàng đơn vị trong giá trị điện trở
Vạch màu thứ 4: Chỉ hệ số nhân với giá trị số mũ của 10 dùng nhân với giá trị điện trở
Vạch màu thứ 5: Chỉ giá trị sai số của điện trở

Ví dụ: Điện trở màu vàng, cam, đỏ, ứng với chữ số là: 4,3,2. Hai chữ số đầu tiên tạo số 43. Chữ số thứ 3 (2) là lũy thừa của 10. Cách tính như sau:

43×10^2=4300Ω

Ví dụ: Một điện trở có các vạch màu xanh dương, vàng, đỏ, nâu, nâu, ứng với các chữ số là 6,4,2,1,1. Giá trị được tính như sau:

642×10^1±1%=6420Ω±1%

>>> Nếu bạn cần mua linh kiện điện tử TPHCM hãy liên hệ ngay với Điện Tử Tương Lai để tìm đúng loại linh kiện mình cần nhé!

Tại sao có sự khác biệt giữa giá trị lý thuyết và giá trị thực tế?

Giá trị đo được không bao giờ chính xác nhưng phải ở trong khoảng dung sai của điện trở.

Ví dụ: Điện trở 100 Ω với dung sai 5% có thể đo được trong khoảng từ 95 Ω đến 105 Ω.

Làm thế nào để tính toán khoảng dung sai?

Khoảng dung sai của điện trở được tính bằng phần trăm giá trị lý thuyết.

Ví dụ: Điện trở 220 ohm Ω với dung sai 10%. Do đó, giá trị của dung sai

220×10%=22

Do đó, khoảng dung sai 220±22, giá trị nằm trong khoảng từ 198 đến 242, đôi khi được ghi chú [198,242]

Làm thế nào để biết hướng đọc các vạch màu của điện trở?

Thông thường, vạch màu đầu tiên sát với cạnh nhất. Vạch dung sai nằm xa hơn so với những vạch trước đó.

Làm thế nào để viết giá trị của một điện trở?

Thông thường các tiền tố sẽ được thêm vào sau giá trị điện trở

Ví dụ: 12 kΩ =12000 Ω

Ví dụ: 3,4 MΩ =3400000 Ω

Điện trở 3 vạch màu có tồn tại không?

Một điện trở có tối thiểu 4 vạch màu, nhưng đôi khi, vạch cuối sẽ bị bỏ qua. Vì nó chỉ thể hiện dung sai, lúc đó có thể hiểu giá trị dung sai cao nhất: 20%

Phần mềm đọc màu điện trở

Với một số bạn mới chưa quen tính toán có thể tham khảo phần mềm đọc màu điện trở Resistor Color Coder.
