Cách đọc giá trị cuộn cảm

Nhận mua hàng nước ngoài

Để chọn đúng cuộn cảm, điều quan trọng là phải biết đọc các thông số cuộn cảm. Có nhiều loại cuộn cảm có nhiều kích cỡ khác nhau. Các cuộn cảm có kích thước lớn thường có các thông số kỹ thuật quan trọng được in trên bao bì. Các cuộn cảm có kích thước vừa và nhỏ thường sử dụng mã số hoặc màu để biểu thị thông số kỹ thuật.

Hầu hết các cuộn cảm có độ tự cảm danh nghĩa trong phạm vi Micro-Henry hoặc Milli-Henry. Ngoài giá trị điện cảm, dung sai là một thông số quan trọng khác được ghi trên hầu hết các cuộn cảm. Đối với các thông số kỹ thuật khác, người kỹ sư cần tham khảo các bảng dữ liệu được cung cấp bởi nhà sản xuất cụ thể. Cuộn cảm có các hệ thống mã số và màu sau đây để biểu thị giá trị danh nghĩa và dung sai:



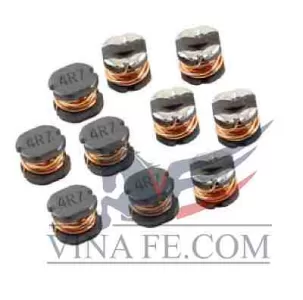

Mã số



Đây là loại hệ thống mã hóa phổ biến nhất được sử dụng bởi các nhà sản xuất. Trong hệ thống này, giá trị của cuộn cảm được in dưới dạng mã chữ số bao gồm các chữ số và bảng chữ cái. Đó là mã ba hoặc bốn chữ cái biểu thị độ tự cảm theo đơn vị Micro-Henry. Hai chữ số đầu tiên cho biết các chữ số có nghĩa của giá trị điện cảm và chữ số thứ ba là hệ số nhân. Chữ cái thứ tư luôn là dung sai theo bảng dưới đây:

Ví dụ: Nếu một cuộn cảm có mã số 102K được in trên thân

Hai chữ số đầu tiên là 10 tức là số có nghĩa là 10

Chữ số thứ ba là 2 tức là nhân với 10^2

K tức là dung sai bằng +/- 10% như bảng trên

Như vậy độ tự cảm là

10X10^2 = 1000 Micro-Henry hoặc 1 Milli-Henry với dung sai là 10%. Tức là giá trị thực của cuộn cảm sẽ nằm trong khoảng từ 900 đến 1100 micro henry



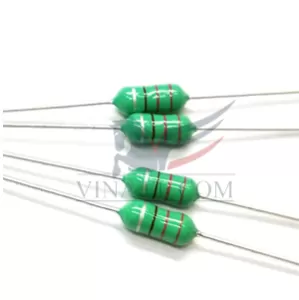

Cuộn cảm 4 vạch màu



Một phương pháp phổ biến khác được các nhà sản xuất sử dụng để chỉ ra giá trị danh nghĩa và dung sai là mã màu. Hệ thống mã hóa này được sử dụng cho các cuộn cảm có đóng gói dạng hướng trục hoặc hướng tâm ví dụ cuộn cảm đúc. Trên thân cuộn cảm sẽ có 4 vạch màu hoặc 5 vạch màu. Các vòng màu được in gần một đầu của cuộn cảm để khi đọc sẽ bắt đầu đọc từ đầu đó theo thứ tự. Đối với cuộn cảm 4 vạch màu, hai vòng đầu tiên biểu thị các chữ số có nghĩa của giá trị điện cảm và vòng thứ ba biểu thị hệ số nhân. Giá trị của điện cảm tính theo đơn vị Micro-Henry. Vòng thứ tư cho biết dung sai. Để đọc màu cuộn cảm 4 vạch có thể dựa vào bảng sau:

Ví dụ: một cuộn cảm có mã màu với vòng màu vàng thứ đầu tiên, vòng thứ hai màu tím, vòng thứ ba màu nâu và vòng thứ tư màu đen

Tra bảng trên ta có vòng thứ nhất và vòng thứ hai sẽ cho biết chữ số có nghĩa là vàng là 4, tím là 7 tức số có nghĩa là 47.

Vòng thứ ba màu nâu tức hệ số nhân là 1 hay nói cách khác là nhân với 10^1

Vòng thứ tư màu đen tức là dung sai là +/- 20%

Quảng cáo đặt hàng nhập

Như vậy cuộn cảm có giá trị danh nghĩa là 47x10^1= 470 uH và dung sai 20%.



Cuộn cảm 5 vạch màu



Mã màu 5 vạch được sử dụng trên các cuộn cảm đúc xuyên tâm được sử dụng làm cuộn cảm tần số vô tuyến quân sự. Trong các cuộn cảm này, vòng đầu tiên luôn có màu bạc cho biết là cuộn cảm được sử dụng trong các ứng dụng cấp quân sự. Vòng thứ hai và thứ ba chỉ ra các chữ số có nghĩa của giá trị điện cảm và vòng thứ tư cho biết hệ số nhân. Giá trị của điện cảm tính theo đơn vị Micro-Henry. Vòng thứ năm cho biết dung sai. Những cuộn cảm này có thể có dung sai thấp đến 1 phần trăm. Để đọc màu cuộn cảm 5 vạch có thể dựa vào bảng sau:

Ví dụ: một cuộn cảm đúc có mã màu 5 vạch được in trên thân đầu tiên là vạch đôi màu bạc, vạch thứ 2 có màu xanh dương, vạch thứ ba có màu xanh lá, vạch thứ tư có màu nâu và vạch thứ năm có màu đỏ.

Dựa vào bảng trên ta có

Vạch đôi màu bạc cho biết là cuộn cảm sử dụng cho tần số vô tuyến quân sự

Vạch thứ 2 màu xanh dương tức là 6, vạch thứ 3 màu xanh là tức là 5. Như vậy số có nghĩa là 65.

Vạch thứ 4 màu nâu tức là hệ số nhân là 1 hay nói cách khác là nhân với 10^1

Vạch thứ 5 màu đỏ tức là dung sai +/- 2%

Như vậy cuộn cảm tần số vô tuyến quân sự có độ tự cảm danh nghĩa là 65x10^1=650 Micro-Henry với dung sai 2%.



Cách đọc cuộn cảm dán



Cuộn cảm dán hoặc cuộn cảm chip sử dụng các chấm màu thay vì các vạch màu. Nói chung có ba dấu chấm được đọc theo chiều kim đồng hồ từ trên xuống. Hai dấu chấm đầu tiên cho biết các chữ số có nghĩa của giá trị điện cảm và dấu chấm thứ ba biểu thị hệ số nhân. Giá trị của độ tự cảm tính theo đơn vị Nano Henry. Giá trị cuộn cảm dán được đọc theo mã màu của hệ thống 4 vạch màu đã nói ở trên. Nếu có một dấu chấm đơn trên cuộn cảm dán tức là muốn biết giá trị và dung sai của cuộn cảm phải xem trong bảng dữ liệu (datasheet).



Mã màu cuộn cảm RF



Cuộn cảm RF cũng có giá trị tự cảm được biểu thị bằng dấu chấm. Các cuộn cảm này tương tự như cuộn cảm dán SMD nhưng có kích thước nhỏ hơn. Nếu có một dấu chấm đơn trên cuộn cảm RF tức là muốn biết giá trị độ tự cảm và dung sai phải xem bảng dữ liệu (datasheet) của cuộn cảm. Nếu có ba dấu chấm, hai dấu chấm nằm ở một đầu và một dấu chấm được in ở đầu kia. Hai dấu chấm được đọc từ trên xuống dưới và chỉ ra các chữ số có nghĩa của giá trị điện cảm. Dấu chấm đơn ở đầu kia cho biết hệ số nhân. Giá trị của độ tự cảm tính theo đơn vị Nano Henry. Mã màu của nó sẽ tuân theo bảng mã màu cuộn cảm 4 vạch màu đã nói ở trên.



Bây giờ bạn có thể đọc độ tự cảm và dung sai của bất kỳ cuộn cảm nào. Chỉ cần đọc được giá trị độ tự cảm và dung sai là bạn có thể chọn đúng cuộn cảm. Bạn sẽ cần phải kiểm tra các thông số kỹ thuật khác từ bảng dữ liệu được cung cấp bởi nhà sản xuất hoặc nhà cung cấp nếu được cần thiết.
