Cách đo kiểm tra biến áp sống hay chết

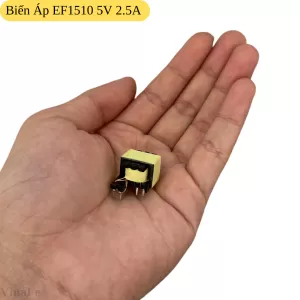

Máy biến áp là một linh kiện điện truyền năng lượng điện giữa ít nhất hai đoạn mạch. Máy biến áp điều chỉnh điện áp trong mạch, nhưng trong một số trường hợp, máy biến áp có thể bị hỏng và làm cho mạch không hoạt động. Bạn sẽ cần xác định thông tin chính về máy biến áp, chẳng hạn như máy biến áp có bị hư hỏng hay không và đầu vào và đầu ra của nó. Sau đó kiểm tra máy biến áp bằng đồng hồ vạn năng kỹ thuật số xem nó sống hay chết. Nếu bạn tiếp tục gặp sự cố với máy biến áp, bạn sẽ cần khắc phục sự cố.

Xác định thông tin chính về máy biến áp

Kiểm tra máy biến áp bằng mắt thường. Quá nhiệt làm cho hệ thống dây điện bên trong của máy biến áp chạy ở nhiệt độ cao chính là nguyên nhân phổ biến dẫn đến chết máy biến áp. Điều này thường gây ra biến dạng vật lý của máy biến áp hoặc khu vực xung quanh.

Nếu bên ngoài máy biến áp bị phồng lên hoặc có những vết cháy, không cần kiểm tra máy biến áp mà hãy thay luôn cái mới.

Xác định cách đấu dây của máy biến áp. Hệ thống dây điện phải được ghi rõ ràng trên máy biến áp. Tuy nhiên, tốt nhất là có sơ đồ của mạch chứa máy biến áp để xác định cách kết nối của nó.

Sơ đồ cho mạch có trong thông tin sản phẩm hoặc trên trang web của nhà sản xuất mạch.

Xác định các đầu vào và đầu ra của máy biến áp. Mạch điện đầu tiên sẽ được kết nối với cuộn sơ cấp của máy biến áp. Đây là đầu vào điện của nó. Mạch thứ hai nhận nguồn từ máy biến áp được nối với cuộn thứ cấp, hoặc đầu ra.

Điện áp được cung cấp cho cuộn sơ cấp phải được ghi trên cả máy biến áp và sơ đồ.

Điện áp được tạo ra bởi cuộn thứ cấp phải được ghi theo cùng kiểu với điện áp sơ cấp.

Xác định bộ lọc đầu ra. Người ta thường gắn tụ điện và diode vào cuộn thứ cấp máy biến áp để biến đổi nguồn xoay chiều từ đầu ra thành nguồn điện một chiều. Thông tin này sẽ không có sẵn trên máy biến áp.

Nói chung, bạn có thể tìm thấy thông tin chuyển đổi máy biến áp và lọc đầu ra trên schematic.

Tìm xem máy biến áp là AC hay DC ở chỗ có thông tin về điện áp trên nhãn.

Kiểm tra máy biến áp bằng đồng hồ vạn năng

Chuẩn bị đo các hiệu điện thế của mạch. Tắt nguồn vào mạch. Tháo nắp và bảng điều khiển khi cần thiết để tiếp cận các mạch có chứa máy biến áp. Mua đồng hồ vạn năng kỹ thuật số để đo điện áp.

Nói chung, bạn sẽ cần phải gắn các đầu dò của đồng hồ vạn năng vào các đường đầu vào để xác minh cuộn sơ cấp của máy biến áp không bị ngắn mạch. Quá trình tương tự sẽ được sử dụng để kiểm tra cuộn thứ cấp máy biến áp.

Xác nhận đầu vào thích hợp cho máy biến áp. Cấp nguồn cho mạch điện. Sử dụng đồng hồ vạn năng ở chế độ AC để đo cuộn sơ cấp máy biến áp. Nếu kết quả đo nhỏ hơn 80 phần trăm so với điện áp dự kiến, lỗi có thể nằm ở máy biến áp hoặc mạch điện cung cấp điện cho cuộn sơ cấp. Trong trường hợp đó:

Tách máy biến áp khỏi mạch đầu vào. Kiểm tra đầu vào bằng đồng hồ vạn năng. Nếu công suất đầu vào tăng lên đến giá trị mong đợi, tức là cuộn sơ cấp của máy biến áp gặp vấn đề.

Nếu công suất đầu vào không tăng đến giá trị mong đợi, thì vấn đề không nằm ở máy biến áp, mà là ở mạch đầu vào.

Đầu vào và đầu ra trên máy biến áp có thể được gắn nhãn "đầu vào" và "đầu ra", hoặc đầu vào có thể là đuôi đen trắng.

Nếu máy biến áp có các cực, đầu vào thường sẽ là L, là viết tắt của đường dây, hoặc nguồn điện nóng và N, là viết tắt của trung tính hoặc điện trung tính đi vào dây đó. Đầu ra sẽ là phía điện áp thấp.

Đo đầu ra thứ cấp của máy biến áp. Nếu mạch thứ cấp không thực hiện lọc hoặc định hình, hãy sử dụng chế độ AC của đồng hồ vạn năng để đo đầu ra. Nếu có, hãy sử dụng thang đo DC của đồng hồ vạn năng.

Nếu điện áp dự kiến không đúng trên cuộn thứ cấp, thì máy biến áp hoặc bộ phận lọc hoặc định hình gặp vấn đề. Kiểm tra các thành phần lọc và định hình riêng biệt.

Nếu kiểm tra các bộ phận lọc và định hình không có vấn đề gì thì chứng tỏ máy biến áp bị hỏng.

Khắc phục sự cố máy biến áp

Bạn cần phải hiểu được gốc rễ của vấn đề. Sự cố máy biến áp thường là một triệu chứng của một loại hư hỏng khác ở đâu đó trong mạch điện. Máy biến áp thường có tuổi thọ cao và hiếm khi tự cháy.

Quan sát các máy biến áp được thay thế. Nếu sự cố khiến máy biến áp bị đoản mạch đến từ nơi khác trong mạch, có khả năng máy biến áp sẽ bị cháy một lần nữa. Sau khi bạn đã thay thế máy biến áp, hãy quan sát nó để đảm bảo điều này không xảy ra. Nếu có, bạn sẽ cần thực hiện các kiểm tra bổ sung.

Máy biến áp quá tải thường sẽ phát ra tiếng ồn ào và lách cách. Nếu bạn nghe thấy những âm thanh như thế này, hãy cắt điện cho máy biến áp để tránh bị cháy.

Kiểm tra tình trạng của cầu chì bên ngoài, nếu cần. Nếu máy biến áp của bạn có cầu chì bên trong, bạn có thể không có cầu chì trong đường dây dẫn đến máy biến áp. Nếu không, cần có cầu chì trong đường cấp điện cho máy biến áp. Kiểm tra để đảm bảo nó ở trong tình trạng tốt và thay thế nếu nó không hoạt động bình thường.

Cầu chì bị đen, chảy và biến dạng là những dấu hiệu cho thấy cầu chì đã bị hỏng cần bỏ đi và thay thế.

Trong một số trường hợp, khó có thể biết được cầu chì có còn tốt hay không. Gắn đồng hồ vạn năng vào cầu chì với một đầu dò trên mỗi đầu cầu chì. Nếu dòng điện chạy qua cầu chì thì tốt.

Kiểm tra rút điện quá mức trên cuộn thứ cấp. Trong một số trường hợp, cuộn thứ cấp của máy biến áp có thể đang hút quá nhiều dòng điện, khiến nó bị đoản mạch. Nếu bạn có một máy biến áp nhiều tab và đo được kết quả "OL" từ cuộn thứ cấp, thì có thể là cuộn thứ cấp đã bị ngắn mạch.

Kiểm tra bằng cách nối dây thứ cấp vào mạch của nó và sử dụng đồng hồ vạn năng để kiểm tra các đường thứ cấp. Nếu giá trị đọc trên định mức cường độ dòng điện đối với máy biến áp, thì mạch đang sử dụng quá nhiều công suất.

Nhiều máy biến áp thông thường có 3 cầu chì amp. Định mức cường độ dòng điện cho cầu chì máy biến áp có thể được ghi trên máy biến áp, nhưng cũng sẽ có sẵn trong sơ đồ mạch.

Loại bỏ đầu vào và đầu ra để xác định nguồn gốc của sự cố. Đối với cầu chì tuyến tính, bạn sẽ chỉ có một đầu vào và đầu ra. Trong trường hợp này, vấn đề đến từ mạch đầu vào hoặc mạch đầu ra. Đối với các cầu chì phức tạp hơn, hãy tháo từng đầu vào và đầu ra của máy biến áp để xác định thành phần nào của toàn mạch gây ra hiện tượng đoản mạch.
