Cách đấu dây công tắc hành trình

Cách đấu dây công tắc hành trình

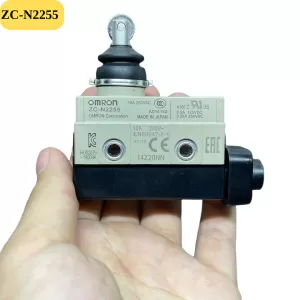

Công tắc hành trình được sử dụng để điều khiển các thiết bị điện bằng cách cho phép hoặc ngăn dòng điện qua mạch. Nó có 3 đầu nối. Đầu vào nguồn điện được gọi là chân COM, được sử dụng để nối công tắc với nguồn điện. Hai đầu còn lại là tiếp điểm thường mở (NO) và tiếp điểm thường đóng ( NC). NO có chức năng đóng mạch lại không cho dòng điện chạy từ nguồn đến các thiết bị điện cho đến khi các thiết bị điều khiển của công tắc hành trình được kích hoạt. Và NC cho phép dòng điện đi vào các thiết bị cho đến khi thiết bị điều khiển của công tắc được kích hoạt.

Gắn công tắc

Bước 1: Chọn 1 vị trí sao cho cần gạt của công tắc có thể hoạt động và bảo trì một cách dễ dàng

Bước 2: Khoan lỗ trên giá đỡ để gắn công tắc hành trình. Chú ý mũi khoan sử dụng nên phù hợp với các ốc vít.

Bước 3: Gắn công tắc. Giữ công tắc bằng 1 tay và vặn các các ốc vít. Bạn có thể sử dụng mũi khoan để vặn, tuy nhiên hãy sử dụng 1 cái tua vít để vặn công tắc, tránh bị tuôn lỗ khoan.

Nối dây tới các đầu của công tắc

Bước 1: Nối dây nguồn với nguồn cấp điện.

Bước 2: Nối dây dẫn nguồn vào đầu COM của công tắc và siết chặt bằng ốc vít.

Bước 3: Nối dây điều khiển với thiết bị điều khiển của công tắc

Bước 4: Nối dây dẫn điều khiển vào NO hoặc NC và siết chặt bằng ốc vít.
