Cách chọn tụ điện thay thế

Bất kể bạn đang chọn một tụ điện thay thế cho tụ điện đã hỏng hoặc tìm một tụ điện thay cho một tụ điện đã cũ, bạn có thể thực hiện cách dưới đây để tìm kiếm được tụ thay thế dễ dàng.

Đầu tiên bạn cần xác định càng nhiều thông số kỹ thuật của tụ điện càng tốt.

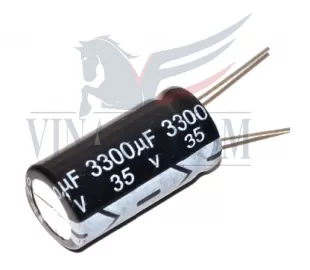

Tụ cần thay là tụ điện xuyên lỗ hay dán SMD? Hầu hết các tụ xuyên lỗ có điện dung, điện áp và nhiệt độ được liệt kê ngay trên thân. Trên thân của nó cũng có thể có tên nhà sản xuất và trong một số trường hợp bạn có thể tìm thấy part number.

Trên các tụ dán SMD, thường gặp nhất là chỉ liệt kê số điện dung, điện áp hoặc mã điện áp và số lot hoặc số series. Vì thế có thể hơi khó để xác định. Bạn hãy bắt đầu với điện dung và xem các số khác có cho biết điện áp hay không hay là cho biết số lot hay số series.

Lưu ý: Chữ V trên đầu của tụ dán có thể không có nghĩa là điện áp mà là mã điện áp. Bạn có thể xem thêm thông tin trong phần tụ dán bên dưới.

Khi bạn đã có các thông số kỹ thuật, bạn có thể bắt đầu chọn tụ điện, dưới đây sẽ lấy ví dụ tụ xuyên lỗ trước.

Tất nhiên bạn sẽ chọn tụ thay thế là loại xuyên lỗ với điện dung bạn đã biết để đảm bảo không sai lệch. Bạn sẽ cần tụ phân cực và nếu là loại chân xuyên tâm thì bạn cũng nên lưu ý lựa chọn thêm đặc tính này.

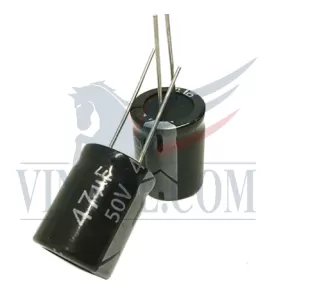

Tiếp theo bạn sẽ chọn điện áp. Ví dụ giới hạn của bạn là 50V và tụ sử dụng cho mục đích chung, bạn có thể chọn tụ điện ở mức 50V hoặc hơn.

Nếu nhiệt độ của tụ ghi là 85 ° C bạn có thể chọn tụ thay thế ở mức đó hoặc cao hơn.

Vì đây là tụ xuyên lỗ và nên bạn sẽ muốn nó gắn đúng vào bo mạch vì vậy bạn sẽ chọn khoảng cách bo 2mm. Nếu không bạn có thể uốn chân của nó.

Tiếp theo bạn sẽ chọn 50V và đường kính 5mm. Bạn có thể xem xét tiếp giá, chiều cao hoặc nhà sản xuất và chọn một tụ điện thay thế.

Bây giờ hãy nhìn vào tụ dán này

Bạn có thể thấy các ký hiệu trên tụ này là

220

V HB

17Y4

Nhìn vào phía trên tụ điện này có thể xác định rằng đây là một tụ phân cực nhờ dấu màu đen. Có thể biết đây là tụ 220uF, V là mã điện áp, và HB là series. 17Y4 là mã lot.

Bây giờ bạn sẽ lại chọn tụ nhôm và chọn loại tụ dán, phân cực có giá trị 220uF.

Bạn có thể tra thông tin dựa trong datasheet dựa vào số series HB.

Từ đó biết được chính xác đây là tụ 220uF, mã điện áp V tương ứng với 35V.

Bạn cũng có thể dựa vào đó biết được chính xác part number của tụ.

Giả sử như bạn không chọn được chính xác tụ điện bạn có thể lựa chọn tụ với điện áp 35V, 220uF, phân cực và là tụ dán.

Tiếp theo bạn phải cân nhắc đến kích thước để đảm bảo nó gắn phù hợp với bo mạch của bạn.

Khi bạn đã chọn xong kích thước bạn sẽ chọn tiếp nhiệt độ. Nếu không biết được nhiệt độ cụ thể thì bạn chọn giá trị cao nhất nhà nhà cung cấp có thể cho bạn.

Cuối cùng bạn sẽ lựa theo giá và nhà sản xuất.
