75N75

75N75 là gì

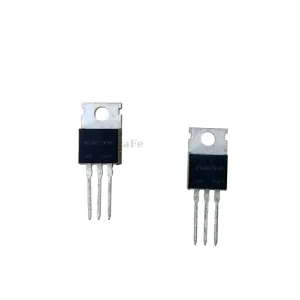

75N75 là một loại transistor công suất MOSFET có kênh dạng N, được sử dụng để điều khiển và khuếch đại tín hiệu trong các ứng dụng công nghiệp và điện tử.

Thiết bị này có điện áp cực đại là 75V, dòng cực đại là 75A và công suất tối đa là 200W. Nó được thiết kế để hoạt động ở tần số cao và có độ bền cao, đáp ứng các yêu cầu về ổn định và hiệu suất trong các ứng dụng công suất lớn.

>>> Đặt hàng linh kiện điện tử, giao hàng tận nơi trên toàn quốc tại linh kiện điện tử TPHCM

Đặc tính thông số kỹ thuật

Điện áp cực đại (VDS): 75V

Dòng cực đại (ID): 75A

Công suất tối đa (Pd): 200W

Điện trở Drain Source trạng thái bật (RDS(on)): 12mOhm

Điện trở cách điện giữa Drain và Source (VGS(th)): từ -4V đến -5V

Nhiệt độ hoạt động tối đa (Tj): 175 độ C

Số chân kết nối: 3 chân (Gate, Drain, Source)

Các đặc tính trên cho thấy transistor có khả năng chịu được điện áp và dòng cực đại lớn, đáp ứng được nhu cầu sử dụng trong các ứng dụng công suất lớn. Nó cũng có độ trễ tắt (turn-off delay time) và độ trễ mở (turn-on delay time) thấp, giúp tăng hiệu suất và ổn định trong quá trình hoạt động.

Chi tiết thông số kỹ thuật tham khảo datasheet 75N75.

Sơ đồ chân

Transistor 75N75 có ba chân kết nối bao gồm Gate, Drain và Source. Chân Gate được sử dụng để điều khiển dòng điện chạy giữa Drain và Source của transistor. Chân Drain là điểm vào của dòng điện và chân Source là điểm ra của dòng điện. Khi đặt một điện thế đến chân Gate, dòng điện sẽ chạy giữa chân Drain và Source.

Thay thế tương đương

Transistor 75N75 là một transistor MOSFET công suất được sử dụng trong nhiều ứng dụng công nghiệp và điện tử. Một số transistor MOSFET công suất có thể được sử dụng thay thế tương đương cho thiết bị này bao gồm:

IRF2807: đây là một transistor MOSFET công suất với điện áp cực đại 75V, dòng cực đại 82A, và RDS(on) là 8.0mOhm. IRF2807 cũng có ba chân kết nối tương tự.

FQPF79N08: đây là một transistor MOSFET công suất với điện áp cực đại 75V, dòng cực đại 79A, và RDS(on) là 9.5mOhm. FQPF79N08 cũng có ba chân kết nối tương tự.

Tuy nhiên, việc thay thế tương đương cần phải được thực hiện cẩn thận và phù hợp với từng ứng dụng cụ thể.

Ứng dụng

Transistor 75N75 là một loại transistor MOSFET công suất được sử dụng trong nhiều ứng dụng công nghiệp và điện tử, bao gồm:

Điều khiển động cơ: được sử dụng để điều khiển động cơ, đặc biệt là trong các ứng dụng máy móc công nghiệp và hệ thống điều khiển tàu thuyền.

Điều khiển đèn LED: được sử dụng trong các ứng dụng đèn LED, như đèn chiếu sáng, đèn pha trộn, đèn nháy và các hệ thống chiếu sáng ngoài trời.

Nguồn điện chuyển đổi: được sử dụng trong các mạch nguồn điện chuyển đổi để cung cấp điện cho các thiết bị điện tử, đặc biệt là trong các thiết bị y tế, máy tính và thiết bị điện gia dụng.

Hệ thống điều khiển tốc độ: được sử dụng trong các hệ thống điều khiển tốc độ của máy móc, đặc biệt là trong các ứng dụng công nghiệp và xe điện.

Các ứng dụng công suất khác: được sử dụng trong các ứng dụng công suất khác như hệ thống mạch điện tử, các thiết bị đo lường, hệ thống âm thanh và các hệ thống năng lượng mặt trời.
