IC 74LS574

74LS574 là gì

74LS574 là một phần của dòng IC 74XXYY. 74LS574 là một thanh ghi 8 bit, được kích hoạt cạnh được ghép nối với tám bộ đệm đầu ra 3 trạng thái. Hai phần của IC được điều khiển độc lập bởi các cổng điều khiển đồng hồ (CP) và kích hoạt đầu ra (OE). Thanh ghi được kích hoạt cạnh đầy đủ. Trạng thái của mỗi đầu vào D, một thời gian thiết lập trước khi quá trình chuyển đổi xung nhịp từ thấp sang cao được chuyển sang đầu ra Q của flip-flop tương ứng. Bộ đệm đầu ra 3 trạng thái được thiết kế để điều khiển các bus 3 trạng thái được tải nặng, bộ nhớ MOS hoặc bộ vi xử lý MOS. Kích hoạt đầu ra thấp (OE) hoạt động kiểm soát tất cả tám bộ đệm 3 trạng thái độc lập với hoạt động chốt. Khi OE ở mức thấp, dữ liệu được chốt hoặc trong suốt sẽ xuất hiện ở đầu ra. Khi OE ở mức cao, các đầu ra ở trạng thái “tắt” trở kháng cao, có nghĩa là chúng sẽ không điều khiển cũng như không tải bus.

>>> Quý khách hàng cần đặt mua linh kiện điện tử vui lòng tham khảo tại ĐÂY

Đặc tính thông số kỹ thuật

Kênh: 8

Họ Công Nghệ: LS

VCC (Tối thiểu) (V): 4,5

VCC (Tối đa) (V): 5,5

Loại đầu vào: Lưỡng cực

Loại đầu ra: 3 trạng thái

Tần số xung nhịp (Tối đa) (MHz): 100

IOL (Tối đa) (mA): 24

IOH (Tối đa) (mA): -3

ICC (Tối đa) (uA): 86000

Tốc độ lan truyền: (tpd 5-10ns)

Đầu vào loại D kích hoạt cạnh

Đồng hồ kích hoạt cạnh dương được đệm

Đầu vào và đầu ra ở phía đối diện của gói cho phép giao diện dễ dàng với bộ vi xử lý

Một cổng Đầu vào hoặc Đầu ra cho Bộ vi xử lý

Đầu ra 3 trạng thái cho giao tiếp Bus

Kích hoạt đầu ra chung

Đầu ra 3 trạng thái không bị trục trặc trong khi bật nguồn và tắt nguồn

Bảo vệ ESD > 4000 V

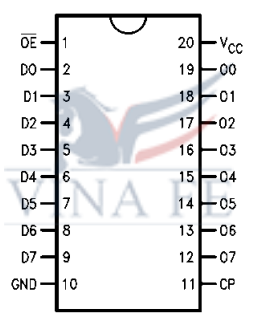

Sơ đồ chân

Số chân	Tên chân	Mô tả
1	OE’	Đầu ra 3 trạng thái hoạt động thấp kích hoạt đầu vào
2	D0	Chân đầu vào dữ liệu D0
3	D1	Chân đầu vào dữ liệu D1
4	D2	Chân đầu vào dữ liệu D2
5	D3	Chân đầu vào dữ liệu D3
6	D4	Chân đầu vào dữ liệu D4
7	D5	Chân đầu vào dữ liệu D5
8	D6	Chân đầu vào dữ liệu D6
9	D7	Chân đầu vào dữ liệu D7
10	GND	Chân ground
11	CP’	Đầu vào xung đồng hồ (hoạt động thấp)
12	O7	Đầu ra 3 trạng thái O7
13	O6	Đầu ra 3 trạng thái O6
14	O5	Đầu ra 3 trạng thái O5
15	O4	Đầu ra 3 trạng thái O4
16	O3	Đầu ra 3 trạng thái O3
17	O2	Đầu ra 3 trạng thái O2
18	O1	Đầu ra 3 trạng thái O1
19	O0	Đầu ra 3 trạng thái O0
20	VCC	Nguồn chip
