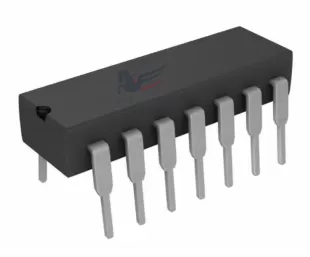

74LS21 là gói IC chứa hai Cổng AND 4 đầu vào logic dương độc lập, thuộc dòng IC 74XXYY TTL. IC 74LS21 có dải điện áp làm việc rộng, nhiều điều kiện làm việc và giao tiếp trực tiếp với CMOS, NMOS và TTL. Đầu ra của IC luôn ở dạng TTL giúp dễ dàng làm việc với các thiết bị TTL và vi điều khiển khác. IC 74LS21 có kích thước nhỏ và tốc độ nhanh nên nó đáng tin cậy trong nhiều loại thiết bị.
>>> Quý khách hàng cần đặt mua linh kiện điện tử vui lòng tham khảo tại ĐÂY
Điện áp đầu vào: 7V
Điện áp nguồn tối đa: 7V
Dòng tối đa được phép rút qua mỗi đầu ra cổng: 8mA
Đầu ra TTL
Tiêu thụ ít điện năng
Thời gian tăng điển hình: 18ns
Thời gian giảm điển hình: 18ns
Nhiệt độ hoạt động: 0°C đến +70°C
Nhiệt độ bảo quản: -65°C đến +150°C
Chi tiết thông số kỹ thuật tham khảo datasheet 74LS21
Số chân |
Tên chân |
Mô tả |
1 |
A1 |
Đầu vào 1 của cổng 1 |
2 |
B1 |
Đầu vào 2 của cổng 1 |
3 |
NC |
Không kết nối |
4 |
C1 |
Đầu vào 3 của cổng 1 |
5 |
D1 |
Đầu vào 4 của cổng 1 |
6 |
Q1 |
Đầu ra của cổng 1 |
7 |
GND |
Ground |
8 |
Q2 |
Đầu ra của cổng 2 |
9 |
A2 |
Đầu vào 1 của cổng 2 |
10 |
B2 |
Đầu vào 2 của cổng 2 |
11 |
NC |
Không kết nối |
12 |
C2 |
Đầu vào 3 của cổng 2 |
13 |
D2 |
Đầu vào 4 của cổng 2 |
14 |
VCC |
Nguồn |
Giao diện bộ vi xử lý trong các thiết bị như PC, Notebook, điện thoại di động,...
Con chip này cung cấp đầu ra TTL cần thiết trong một số hệ thống.
