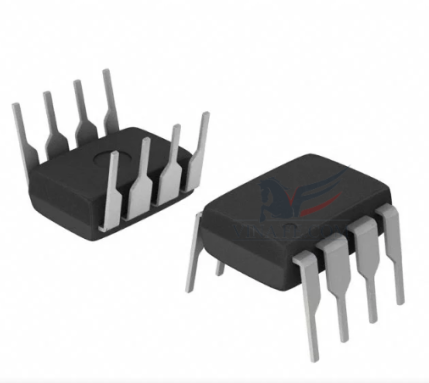

TL071 là bộ khuếch đại thuật toán đơn đầu vào JFET tốc độ cao. Bộ khuếch đại thuật toán đầu vào JFET này kết hợp tốt JFET điện áp cao và bóng bán dẫn lưỡng cực trong một mạch tích hợp nguyên khối.
Thiết bị có tốc độ quay vòng cao, phân cực đầu vào thấp và dòng bù, và hệ số nhiệt độ điện áp bù thấp.
Sơ đồ chân TL071
Số chân |
Mô tả |
1 |
Null bù 1 |
2 |
Đầu vào đảo |
3 |
Đầu vào không đảo |
4 |
Nguồn âm |
5 |
Null bù 2 |
6 |
Đầu ra |
7 |
Nguồn dương |
8 |
Không kết nối |

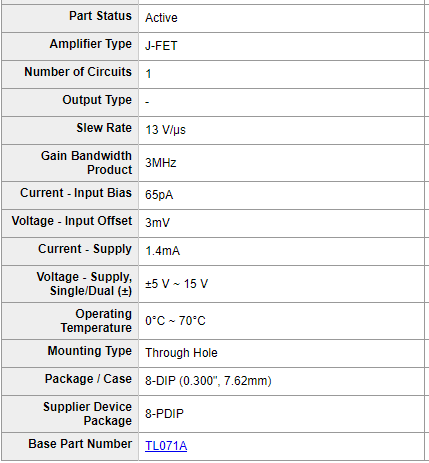

Đặc tính TL071
■ Chế độ chung (lên đến VCC +) và dải điện áp vi sai rộng
■ Phân cực đầu vào dòng bù thấp
■ Tiếng ồn thấp en = 15 nV / √Hz (điển hình)
■ Bảo vệ ngắn mạch đầu ra
■ Giai đoạn đầu vào JFET trở kháng đầu vào cao
■ Độ méo hài thấp: 0,01% (điển hình)
■ Bù tần số bên trong
■ Không có hoạt động chốt
■ Tốc độ quay vòng cao: 16 V / µs (typ)
Các ứng dụng TL071
