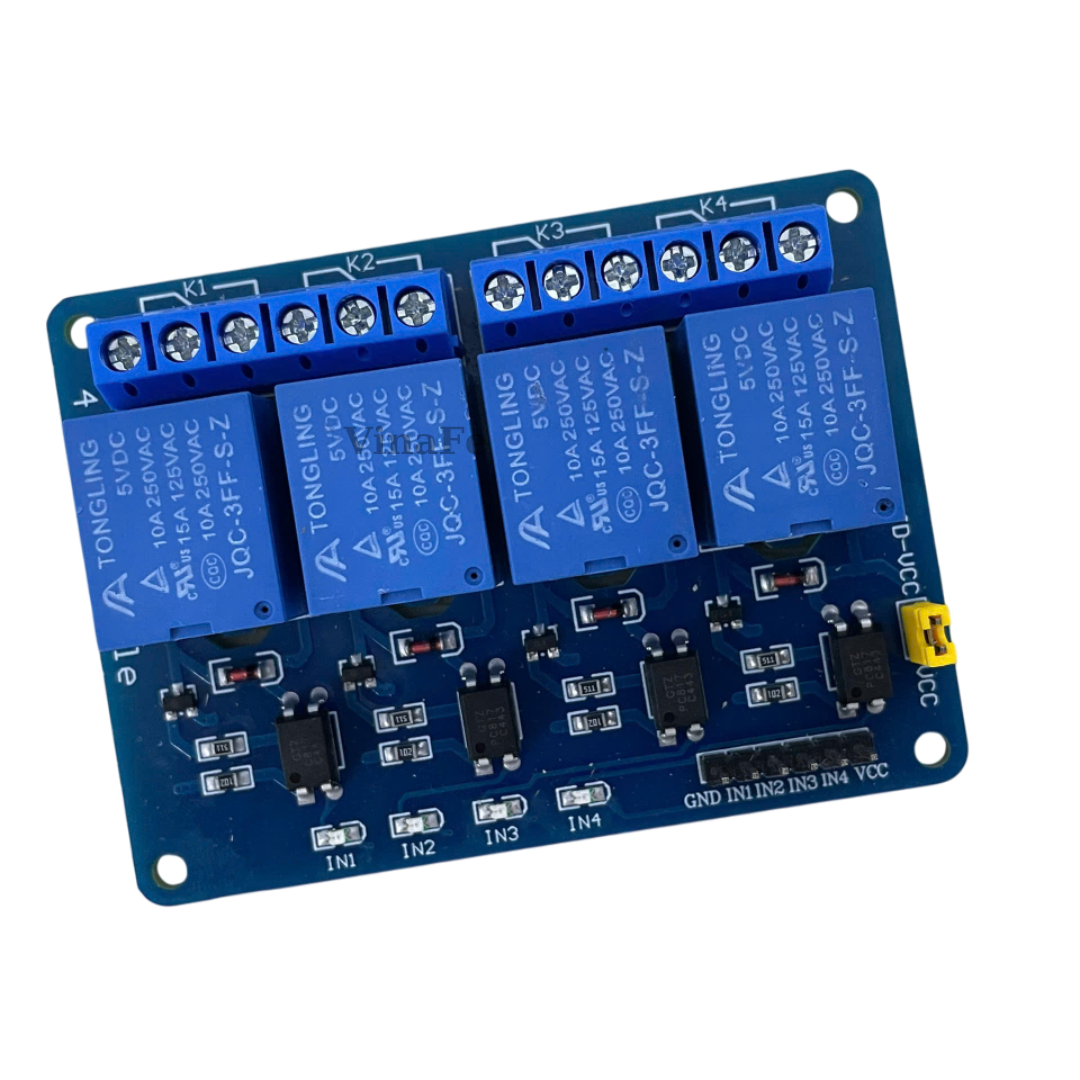

Module Relay 4 Kênh 5V 10A RL4-0510 Âm Kích
Mã sản phẩm:  6012-017
Bảo hành Chi tiết
Thời gian cập nhật:   12 - 10 - 2019
Số lần xem: 775 Lượt mua: 0
Chi nhánh:
Còn 23 SP Đặt hàng nhập giảm tới 40%
:
Giá bán:
50000
Số lượng
Đơn giá (đ)
1
50,000
10
49,000
20
47,500
50
45,000
Số lượng:
(Cái) = 0

THƯỜNG ĐƯỢC MUA CÙNG

Nguồn Adapter 5V1A DC5.5x2.1MM
35000 / Cái
Dây Bẹ Đực-Cái Dài 30cm
800 / Sợi

tn

 - Module Relay 4 Kênh 5V 10A RL4-0510 Âm Kích được sử dụng để điều khiển thiết bị điện tử công suất cao như đèn, quạt điện và điều hòa không khí,...

 - Module Relay 4 Kênh 5V 10A RL4-0510 Âm Kích được sử dụng rộng rãi và phổ biến trong các hệ thống IoT, nhà thông minh, vườn thông minh,... để điều khiển thiết bị tắt mở một cách dễ dàng và nhanh chóng.

kt

 - Rơle chất lượng cao, tải tối đa: AC 250V / 10A, DC 30V / 10A.

 - Sử dụng bộ ghép nối cách ly, khả năng điều khiển rất mạnh, hiệu suất ổn định, kích hoạt chỉ 5mA.

 - Số lượng Rơle: 4 Rơle

 - Điện áp hoạt động: 5V DC.

 - Có thể thay đổi chân kích: âm kích.

 - Thiết kế fault-tolerant, khi dòng điều khiển bị hỏng, relay sẽ không hoạt động, tránh hỏng thiết bị sau.

 - Thiết kế giao diện thân thiện với người dùng . Tất cả các kết nối có thể được kết nối trực tiếp qua khối đầu cuối. Rất thuận tiện.

 - Kích thước: 71,5 * 50 * 18,5 mm

 - Các chân của Module Relay 4 Kênh:

  • DC +: Kết nối cực dương của nguồn điện.
  • DC-: Kết nối cực âm của nguồn điện.
  • IN1-IN4: Theo cài đặt của người dùng, nó có thể ở mức cao hoặc thấp.
  • NO1 - NO4: Cổng Thường Mở
  • COM1 - COM4: Cổng chung rơle
  • NC1 - NC4: Cổng Thường Đóng
