MOC3041 là một Optocoupler điều khiển TRIAC phát hiện điện áp điểm 0. Nó có một diode phát sáng hồng ngoại (LED) bên trong cùng với một TRIAC. Khi LED được kích hoạt, TRIAC cũng được bật.

MOC3041 là gì

Bộ cách ly quang MOC3041 thường được sử dụng để điều khiển một thiết bị chuyển mạch bên ngoài khác như TRIAC, MOSFET hoặc SCR, và các thiết bị này sẽ điều khiển tải AC hoặc DC. TRIAC hiện diện bên trong MOC3041 có thể cung cấp dòng điện cực đại lên đến 1A, đủ cao để kích hoạt công tắc bên ngoài. Không nên sử dụng TRIAC để chuyển đổi tải mà không có công tắc bên ngoài.

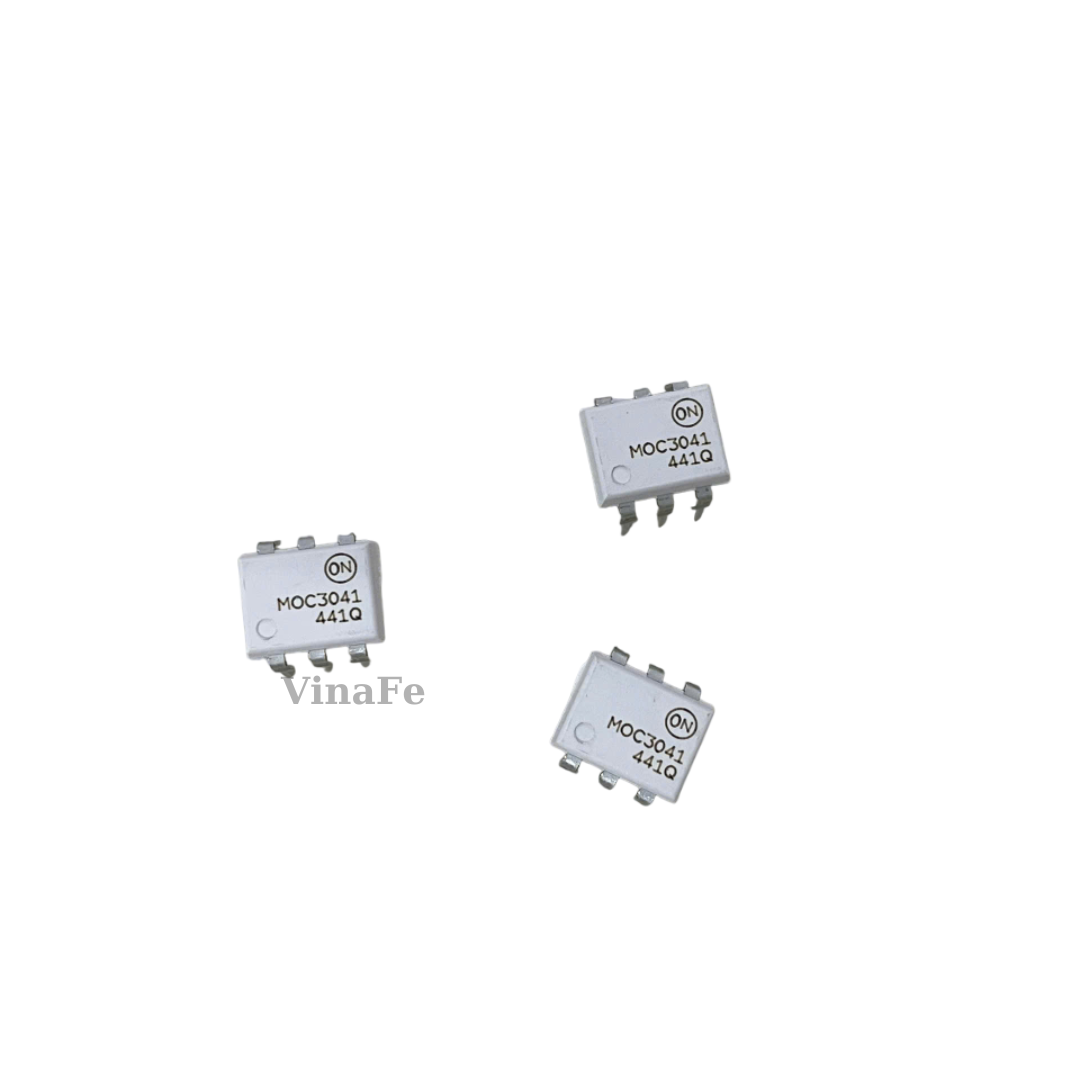

Hình ảnh MOC3041

Kể từ khi MOC3041 được tích hợp bộ phát hiện điện áp điểm 0, nó chủ yếu được sử dụng trong việc chuyển đổi tải AC. Bộ phát hiện điện áp điểm 0 sẽ theo dõi 0V trong sóng sin đầu ra và chỉ bật TRIAC bên trong trong thời gian 0V. Bằng cách này, tải sẽ không phải chịu điện áp đỉnh khi chuyển mạch.

Sơ đồ chân MOC3041

Các tính năng và thông số kỹ thuật của MOC3041

Opto-isolator với trình điều khiển TRIAC phát hiện điểm 0

Điện áp thuận diode LED đầu vào: 1.3V

Dòng kích hoạt thuận LED: 15mA

Điện áp chân đầu ra TRIAC: 400V (tối đa)

Dòng đầu ra đỉnh TRIAC: 1A

Có dạng PDIP 6 chân có và không có hậu tố M

Lưu ý: Bạn có thể xem thêm chi tiết ở datasheet MOC3041 ở cuối trang này.

Tương đương cho MOC3041:

MOC3021 (tương thích chân)

Lựa chọn thay thế bộ ghép quang:

MCT2E, FOD3180, 6N137, 4N25

MOC3041 để chuyển đổi tải AC

MOC3041 thường được sử dụng trong điều khiển tốc độ động cơ AC, bộ điều chỉnh độ sáng ánh sáng hoặc ứng dụng tự động hóa gia đình khác khi có liên quan đến tải AC. Sơ đồ mạch ứng dụng điển hình để điều khiển tải AC bằng vi điều khiển bên dưới

Đèn LED hồng ngoại bên trong được kết nối giữa chân 1 và chân 2. Nguồn điện áp Vcc cung cấp 15mA thông qua điện trở Rin đến chân anode của đèn LED. Cổng NAND kết nối chân cathode của đèn LED với đất dựa trên tín hiệu PWM từ vi điều khiển. Một chân đầu vào của cổng NAND sẽ được kết nối với đất trong khi chân kia được kết nối với tín hiệu PWM.

Dựa trên tín hiệu PWM, đèn LED sẽ được bật trong khoảng thời gian cụ thể mà TRIAC bên trong cũng sẽ được bật. Khi bật TRIAC bên trong, nó sẽ chuyển đổi TRIAC bên ngoài, đến lượt nó sẽ điều khiển tải AC. Điện trở 39 ohm và tụ điện 0,01uF tạo thành một mạch Snubber. Do đó, dựa trên chu kỳ làm việc của PWM, điện áp đầu ra cũng sẽ thay đổi cho phép chúng ta kiểm soát tốc độ cường độ của tải.

Các ứng dụng

Bộ điều chỉnh độ sáng AC

Điều khiển contactor hoặc relay

Điều khiển tốc độ động cơ AC

Mạch ghép nhiễu

Điều khiển tải AC bằng MCU hoặc MPU

Điều khiển nguồn AC hoặc DC

Solenoid hoặc điều khiển van
