Bộ Combo Chế Hệ Thống Tự Động Tưới Nước Bằng Cảm Biến Độ Ẩm Tự Ráp DIY (Kèm hộp Pin)
Mã sản phẩm:  M-CB011
Bảo hành Chi tiết
Thời gian cập nhật:   15 - 01 - 2021
Số lần xem: 9603 Lượt mua: 0
Chi nhánh:
Hết hàng YC báo giá
:
Giá bán:
165000
Số lượng
Đơn giá (đ)
1
165,000
20
161,700
50
156,750
100
148,500
Số lượng:
(Cái) = 0

tn

 - Cảm biến độ ẩm đất tưới cây tự động là thiết bị mạch cảm biến thông minh được cắm trực tiếp vào đất. Ứng dụng trong các hệ thống tưới tự động. Người dùng có thể thiết lập khi đất khô sẽ tự động cảm biến kích hoạt bật mở relay và lúc này máy bơm nước sẽ hoạt động để bơm nước cho cây, khi đủ nước cảm biến sẽ tự động được kích hoạt để máy bơm ngưng hoạt động.

 - Với bộ Cảm biến độ ẩm đất điều khiển tưới cây tự động người sử dụng sẽ vô cùng yên tâm vườn rau, vườn cây sẽ luôn được chăm sóc tưới đều đặn không bị mất nước do nhiệt độ quá cao. Sản phẩm hoạt động cực kỳ ổn định là sự lựa chọn thay thế thiết bị hẹn giờ tưới cây.

kt

-  Bộ sản phẩm bao gồm:

+ 1 Máy Bơm Chìm Mini 3-6V Loại Thẳng Đứng

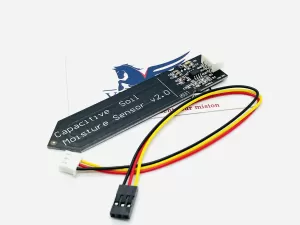

+ 1 Module Cảm Biến Đo Độ Ẩm Của Đất

+ 1 Relay 1 Kênh 5V

+ 1 Hộp Pin dùng 4 Pin tiểu

+ 1 Ống Silicone Trong Suốt Phi 6-8mm (1 mét)

+ 1 Tệp 40 sợi dây nối 20cm_10 màu loại Đực-Cái

-  Khối lượng: 200g

HƯỚNG DẪN ĐẤU NỐI

- Bước 1: Bỏ Pin vào hộp Pin

ha--6102-018-1

- Bước 2:

+ Kết nối như hình. Dây trắng của cảm biến độ ẩm nối vào cực dương của mạch. Dây đen nối vào cực âm của mạch. (Cực âm của mạch có ký hiệu GND hoặc ký hiệu nối đất).

+ 3 dây đầu ra của mạch theo thứ tự đỏ, nâu, cam nối với 3 chân theo thứ tự VCC, GND, IN.

(Lưu ý phần dây đỏ và nâu quý khách nhớ bóc 1 lớp vỏ dây điện như hình).

ha--6102-018-3

- Bước 3:

+ Kết nối nguồn với mạch, dây đỏ của nguồn vào dây đỏ của mạch(chỗ quý khách bóc vỏ dây điện), dây đen của nguồn vào dây nâu của mạch.

+ Kết nối dây đỏ của mạch (Cực dương) với đầu ra NO của relay. (Hình bên dưới sử dụng dây điện màu vàng).

+ Kết nối motor vào mạch. Dây màu đỏ của motor nối vào chân COM của Relay. Dây màu đen của motor nối vào dây nâu của mạch. (Hình bên dưới nối chung 3 dây: dây đen của nguồn, dây đen của motor và dây nâu của mạch).

ha--6102-018-2

- Bước 4: Gắn ống nhựa tưới nước vào motor như hình trên. Hoàn thành và tận hưởng kết quả. Quý khách có thể điều chỉnh độ nhạy với mức độ ẩm của thiết bị thông qua biến trở trên mạch.

bh

- Hàng luôn được kiểm tra kỹ trước khi giao nên lúc đặt hàng online khi nhận được hàng quý khách có thể kiểm tra nếu không vừa lòng có thể hoàn trả.

- Hàng được kiểm tra trực tiếp khi quý khách mua hàng offline.

- Sản phẩm nếu nằm trong danh mục bảo hành sẽ có tem ghi ngày bắt đầu và ngày kết thúc bảo hành trên sản phẩm.

- Đối với các sản phẩm điện tử là module các loại, chúng tôi không có chính sách bảo hành nhưng sẽ có video test sản phẩm trước khi giao cho quý khách.
