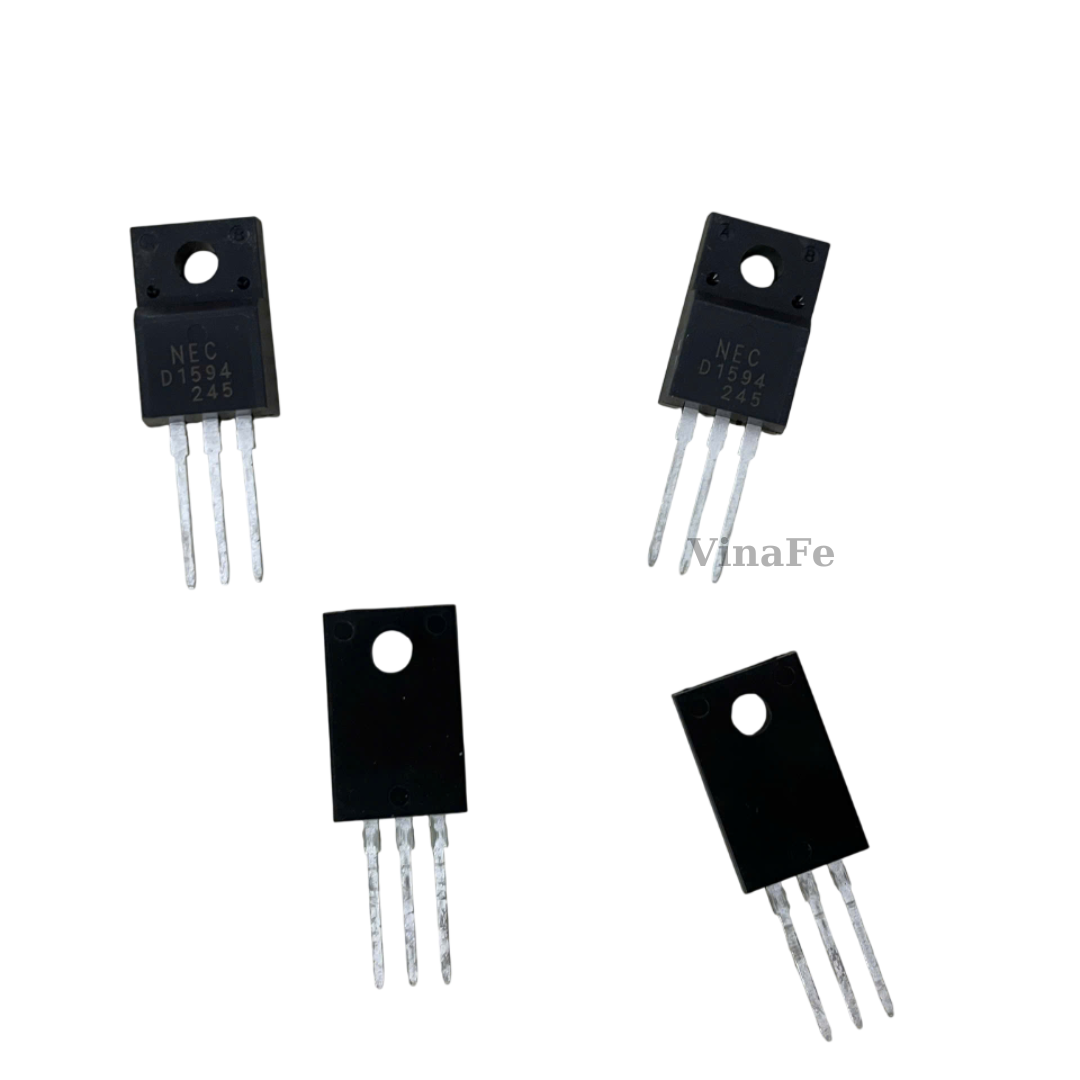

D1594 là gì

D1594 hay 2SD1594 là transistor NPN silicon với điện áp cực góp cực gốc 150V và dòng điện cực góp 7A được ứng dụng trong độ lợi dòng điện cao.

Đặc tính thông số kỹ thuật

Điện áp cực góp cực gốc 150V
Điện áp cực góp cực phát 100V
Điện áp cực phát cực gốc 7V
Dòng điện cực góp 7A
Dòng điện cực góp đỉnh 15A
Dòng điện cực gốc 3.5A
·Với gói TO-220Fa
·Điện áp bão hòa cực góp thấp
Chi tiết tham khảo datasheet 2SD1594

Sơ đồ chân

Hướng transistor phía trước mặt với các chân hướng xuống dưới thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân B, chân C và chân E.

Các ứng dụng

·Bộ khuếch đại công suất tần số thấp
·Chuyển mạch tốc độ cao sử dụng trong công nghiệp
