2SC5200 là gì

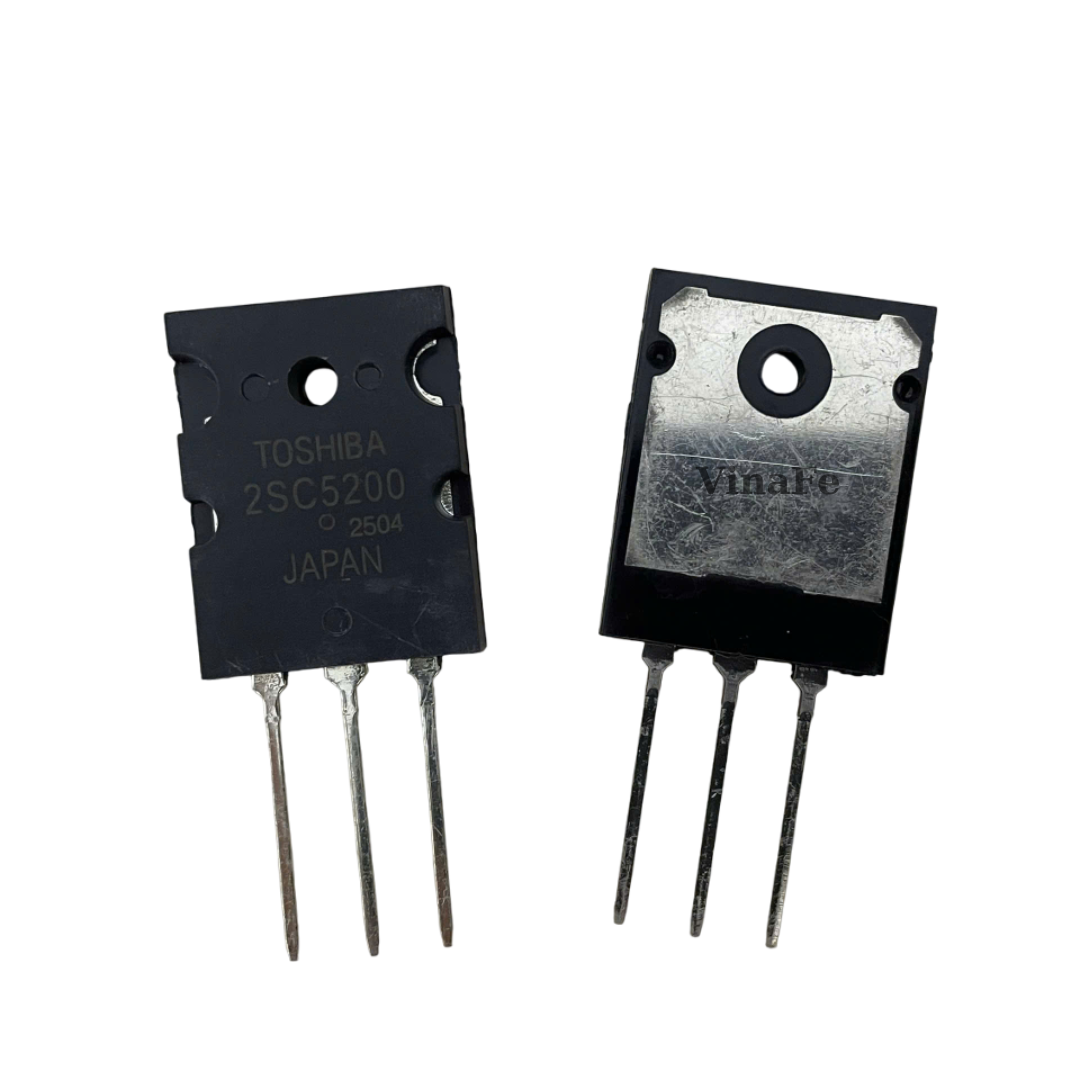

2SC5200 hay C5200 là transistor NPN công suất cao với điện áp cực góp đến cực phát là 230V và dòng điện cực góp là 30A. Transistor có gói TO-264 và thường được sử dụng trong các thiết kế bộ khuếch đại.

Đặc tính thông số kỹ thuật 2SC5200

Transistor NPN công suất cao

Độ lợi dòng điện DC (hFE) 55 đến 160

Dòng cực góp liên tục (IC) là 15A

Điện áp cực góp cực phát (VCE) là 230 V

Điện áp cực góp cực gốc (VCB) là 230V

Điện áp cực gốc cực phát (VBE) là 5V

Tần số chuyển đổi là 30MHz

Có gói To-264

Chi tiết thông số kỹ thuật tham khảo datasheet 2SC5200

Sơ đồ chân 2SC5200

Hướng transistor phía trước mặt với các chân hướng xuống dưới thì sơ đồ chân theo thứ tự từ trái qua phải lần lượt là chân B, chân C và chân E.

Transistor PNP bổ sung

2SA1943

Tương đương 2SC5200

2SC3320, 2SC5242, 2SD1313

Nơi sử dụng Transistor 2SC5200

2SC5200 là transistor NPN công suất cao có nguồn gốc từ Toshiba. Do độ lợi dòng điệnvà dòng điện cực góp cao, nó rất thường được sử dụng trong mạch âm thanh công suất cao hoặc bộ khuếch đại AF. Nhưng bây giờ transistor này không còn được Toshiba sản xuất và nó đã được thay thế bằng TTA5200, nhưng vẫn có thể tìm thấy 2SA5200 trên thị trường vì nó vẫn bị các nhà sản xuất khác ở Trung Quốc làm nhái.

Cách sử dụng 2SC5200

2SC5200 chủ yếu được sử dụng trong các thiết kế bộ khuếch đại cùng với bổ sung của nó là 2SA1943. Hầu hết các bộ khuếch đại sử dụng một mạch đẩy kéo tương tự như mạch của bộ khuếch đại Class B, yêu cầu transistor NPN và transistor PNP. 2SA1943 là transistor PNP và nó có 2SE5200 bổ sung là transistor loại NPN. Cả hai transistor này thường được sử dụng cùng nhau để thiết kế bộ khuếch đại công suất cao.

Vì các transistor làm việc với tần số chuyển mạch cao và dòng điện cực góp cao nên có xu hướng nóng lên rất nhanh, do đó luôn được sử dụng cùng với bộ tản nhiệt. Lưu ý rằng tản nhiệt cũng sẽ hoạt động như chân cực góp của transistor và do đó tản nhiệt nên được cách ly với phần còn lại của mạch.

Các transistor này thường được sử dụng để xây dựng hệ thống âm thanh nổi được định mức từ 200W trở lên, chúng có thể đáp ứng tần số từ 5Hz đến 100kHz và có độ nhạy rất tốt là 0,75Vrms. Có rất ít tỷ lệ tín hiệu trên tiếng ồn và ít biến dạng hà rất lý tưởng cho các ứng dụng âm thanh.

Các ứng dụng

Bộ khuếch đại tần số âm thanh

Mạch AF / RF

Thiết bị tốc độ quay thấp

Mạch cấu hình Push-Pull

tải chuyển mạch dòng cao (lên đến 15A)

Có thể được sử dụng như công tắc nguồn trung bình
