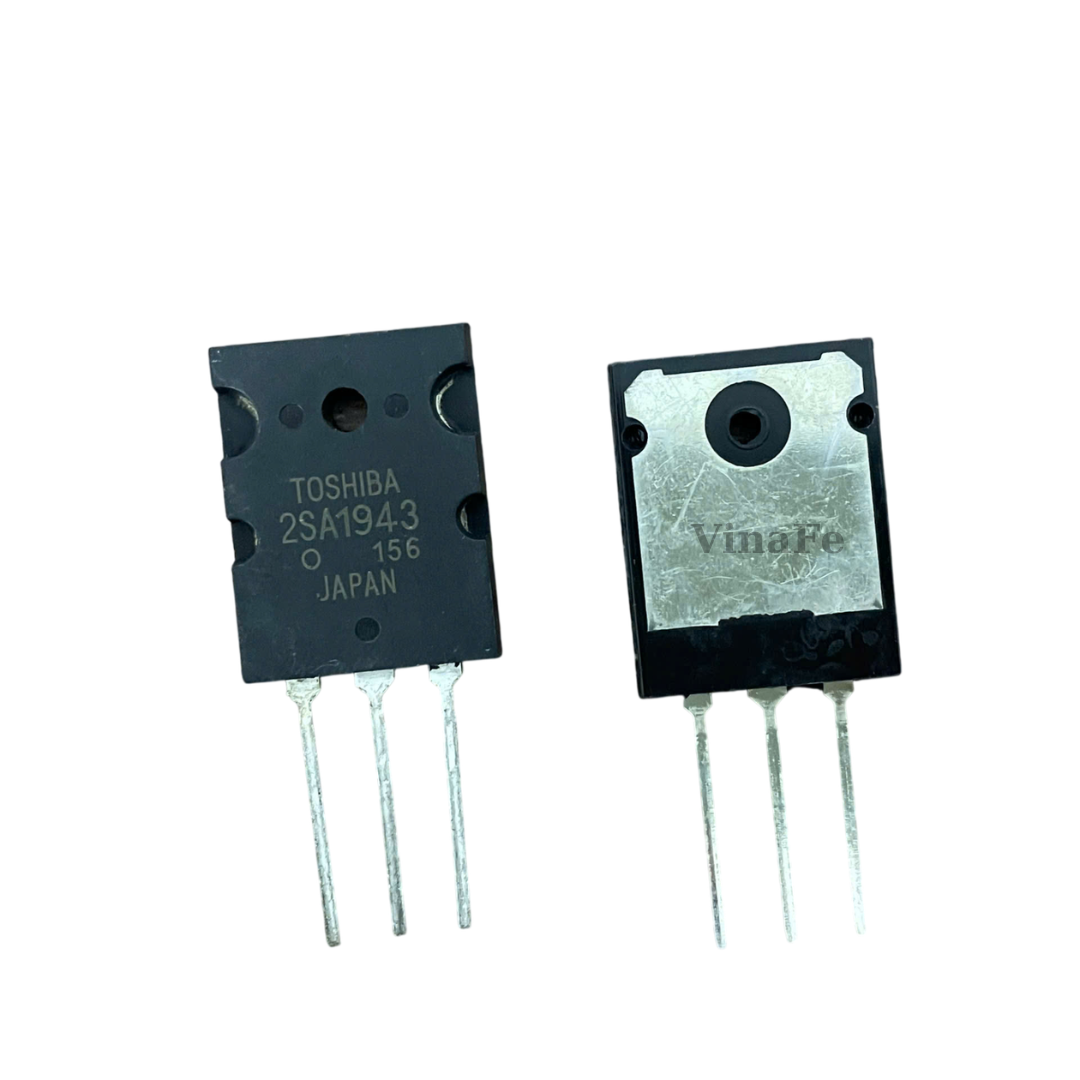

2SA1943 là gì

2SA1943 hay A1943 là transistor PNP công suất cao bắt nguồn từ hãng Toshiba. Do độ lợi dòng điện và dòng điện cực góp cao nên nó rất thường được sử dụng trong các mạch âm thanh công suất cao hoặc bộ khuếch đại AF. Nhưng bây giờ transistor này không được sản xuất bởi Toshiba nữa và nó đã được thay thế bằng TTA1943, nhưng vẫn có thể tìm thấy 2SA1943 trên thị trường vì nó vẫn bị các nhà sản xuất khác ở Trung Quốc làm nhái.

Đặc tính / Thông số kỹ thuật

Transistor PNP công suất trung bình

Độ lợi dòng điện DC (hFE) 55 đến 160

Dòng điện cực góp liên tục (IC) là 15A

Điện áp cực góp - cực phát (VCE) là 230 V

Điện áp cực góp - cực gốc (VCB) là 230V

Điện áp cực gốc - cực phát (VBE) là 5V

Đóng gói TO-264

Sơ đồ chân

Hướng 2SA1943 phía trước mặt thì sơ đồ chân của nó theo thứ tự từ trái qua phải lần lượt là

Chân 1 (chân B): điều khiển phân cực của transistor, sử dụng để bật hoặc tắt transistor

Chân 2 (chân C): dòng điện chạy qua cực góp, thường nối với tải

Chân 3 (chân E): dòng điện thoát ra qua cực phát, thường nối đất

Transistor NPN bổ sung

2SE5200, TTC5200

Transistor PNP tương đương 2SA1943

TTA1943

Các transistor thay thế

TTC5200, TTA1943, 2SC5200N, 2SA1943N

Cách sử dụng transistor 2SA1943

2SA1943 được sử dụng chủ yếu trong các bộ khuếch đại. Hầu hết các bộ khuếch đại sử dụng mạch đẩy kéo tương tự như mạch của bộ khuếch đại class B, cần transistor NPN và transistor PNP. 2SA1943 là transistor PNP và nó cũng có 2SE5200 bổ sung là transistor loại NPN. Cả hai transistor này thường được sử dụng cùng nhau để thiết kế bộ khuếch đại công suất cao.

Vì transistor làm việc với tần số chuyển mạch cao và dòng điện cực góp cao nên nó có xu hướng nóng lên rất nhanh, do đó luôn được sử dụng cùng với bộ tản nhiệt. Lưu ý rằng tản nhiệt cũng sẽ hoạt động như chân C của transistor, do đó tản nhiệt nên được cách ly với phần còn lại của mạch.

Transistor này thường được sử dụng để xây dựng hệ thống âm thanh nổi định mức từ 200W trở lên, nó có thể đáp ứng tần số từ 5Hz đến 100kHz và có độ nhạy rất tốt là 0,75Vrms. Có rất ít tỷ lệ tín hiệu trên tiếng ồn và ít biến dạng hài hơn nên nó trở nên lý tưởng cho các ứng dụng âm thanh.

Các ứng dụng

Bộ khuếch đại tần số âm thanh

Mạch AF / RF

Mạch cấu hình đẩy - kéo

Tải chuyển mạch dòng cao (lên tới 15A)

Có thể được sử dụng như công tắc nguồn trung bình
